DBHD Endlager Deutschland / Prinzipskizzen, Miniwelt





um den prinzipiellen Aufbau eines Endlagers für hoch radioaktive

Abfallstoffe zu erklären zeigen wir Ihnen einfache Prinzip-Skizzen.



DBHD - steht für Deep Big Hole Disposal in Anlehnung an die

Schacht-Bohrtechnik die 12 Meter Durchmesser Bohrungen er-

möglicht. - Beim DBHD werden Castoren in Beton-Pellets sehr

tief im Steinsalz eingelagert. Endlager Deutschland ist möglich.

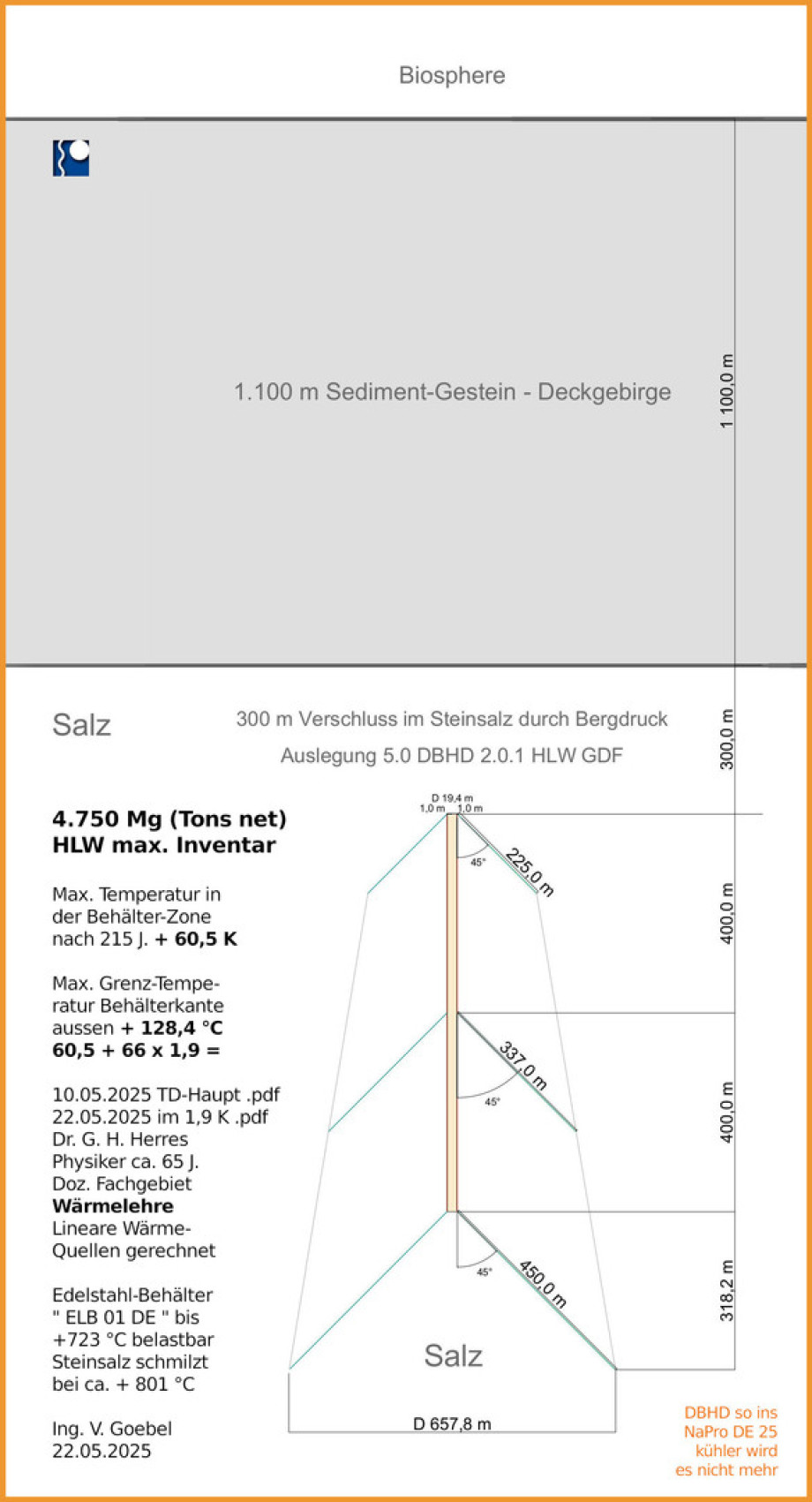

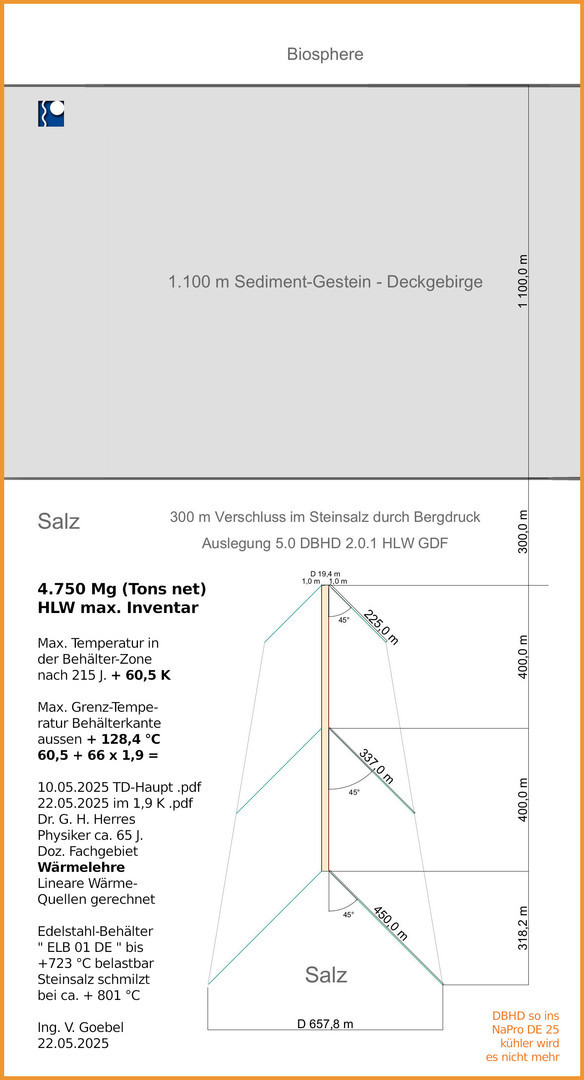

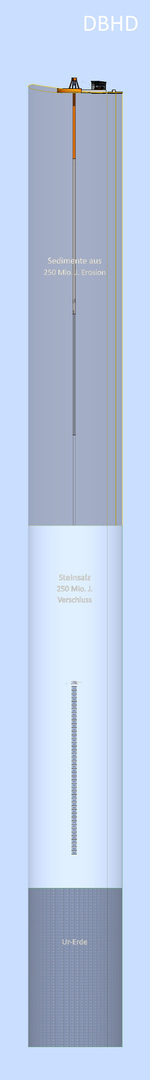

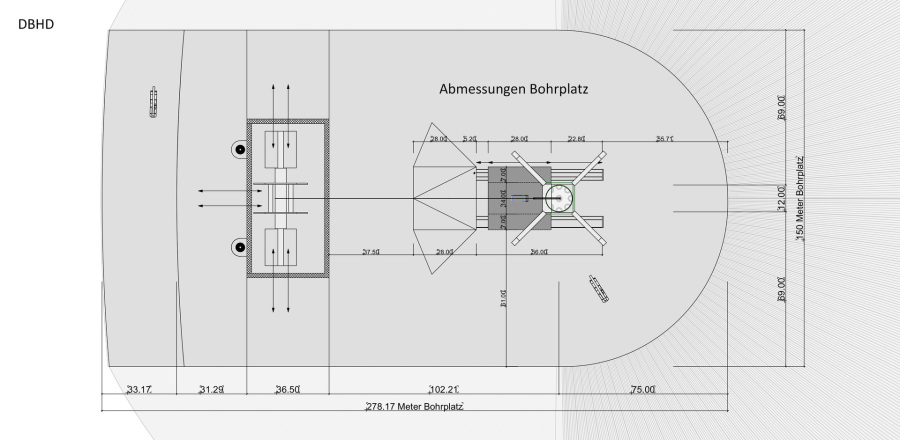

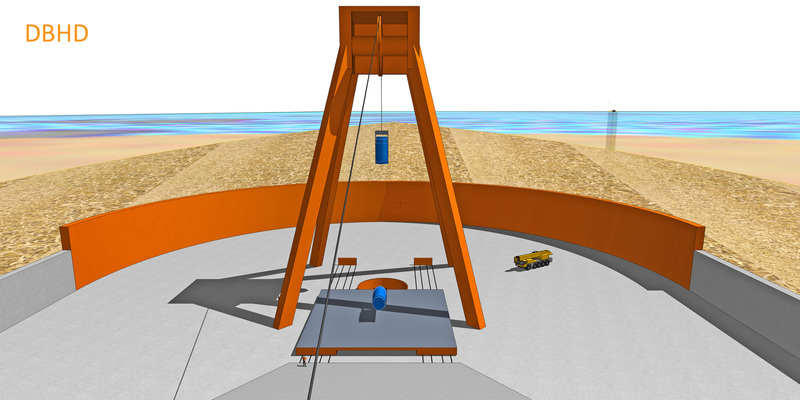

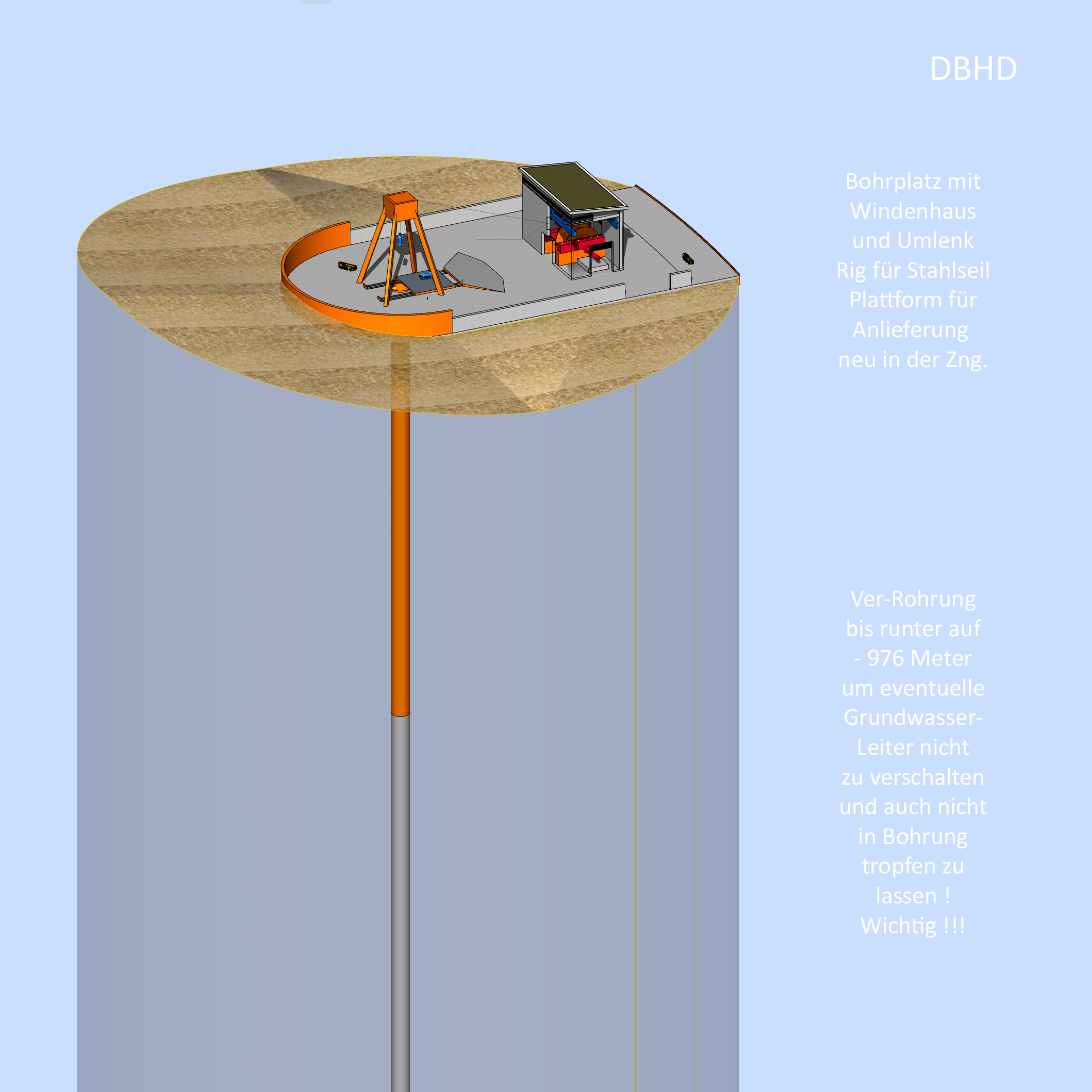

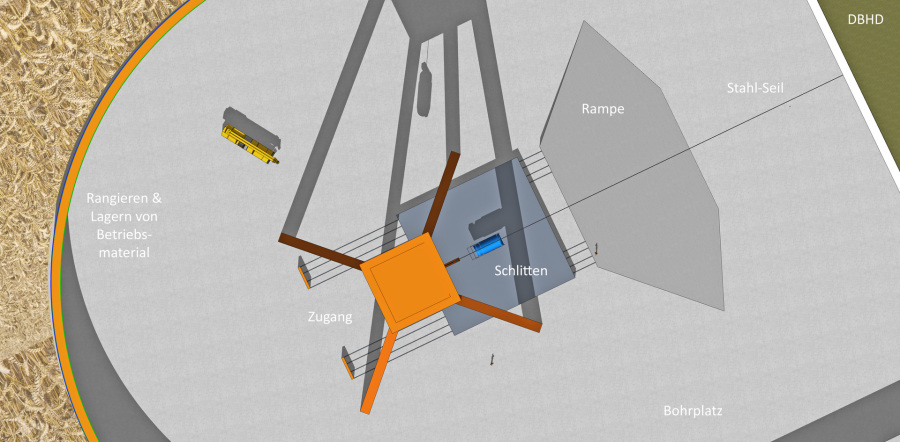

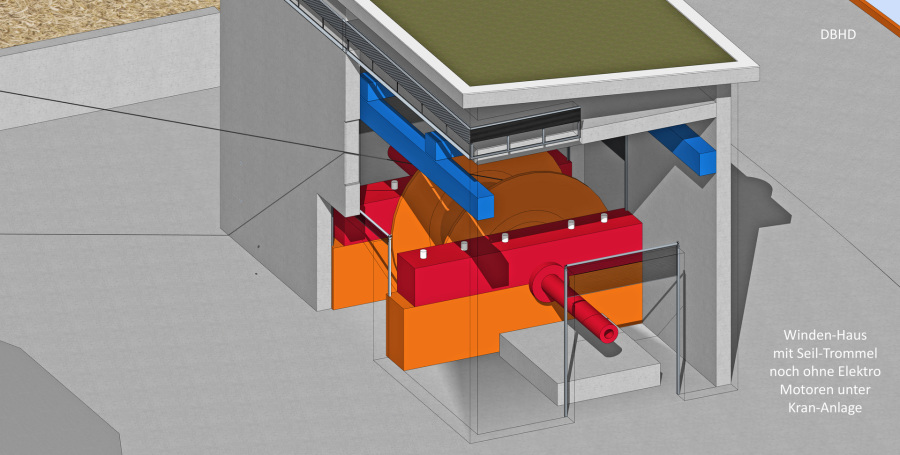

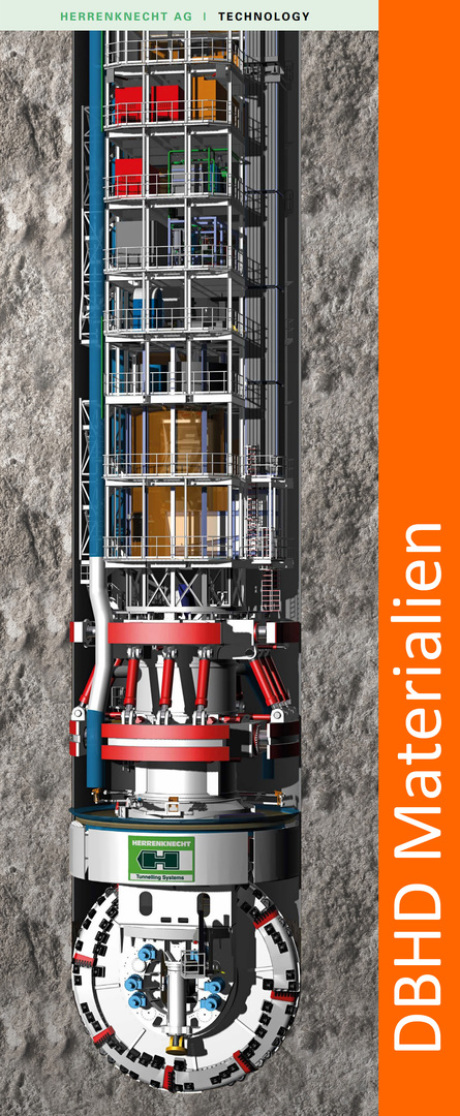

ein Bohrplatz - grosse Betonplatte wo wir die Schacht-Bohr-Maschine

gestartet haben, wo heute das Umlenk-Rig steht und Castoren runter-

lässt, am Ende wird das aussehen wie eine Operationstisch, mit Belüf-

tungsrohren, Elektroleitungen, Öffnungen und Zuleitungen und Beton

rein und Menschen im Aufzug - es wird es mühsames Unterfangen die

Castoren tief und sicher einzuschliessen - aber wir sind auf dem Weg,

es ist menschenmöglich und auch eine Frage von Fleiss und Willen ...

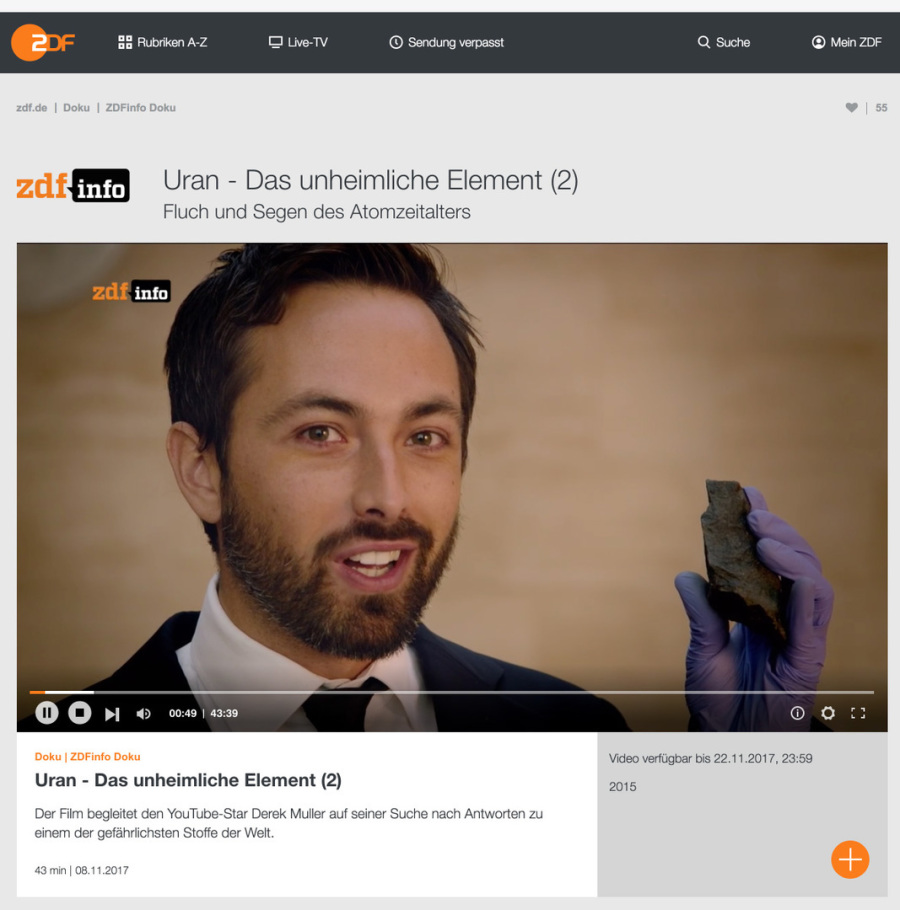

ein junger Physiker aus Australien erklärt die Sache mit dem Uran :



https://www.zdf.de/dokumentation/zdfinfo-doku/uran-das-unheimliche-element-1-102.html



Die Genese der Erde ist richtig dargestellt - Drachen bändigen - Jugend

und Euphorie - Uran, Pechblende - und die Decay Chain runter zum Blei

Der Drache muss unter die Erde - tief - 14 Töchter sind eine Menge von

Energie - der Castor - der Beton - das Steinsalz - JA - es wird halten ...

Umwelt-Technologie macht Dinge auch erst möglich - so be aware of it -

wir geben es der Erde zurück - stellen den Frieden wieder her ... waren

wir vermessen ? Eine Erde mit 10 Mrd. Menschen will auch noch leben ...



nie wieder - warum auch - wir finden ja auch so eine Lösung ...



2 Atombomben auf Städte - und 430 Kernenergie-Kraftwerke die

uns die Nacht erhellen und mittags den Herd heiss werden lassen.

Der Mensch lernt offenbar immer erst aus der Katastrophe.

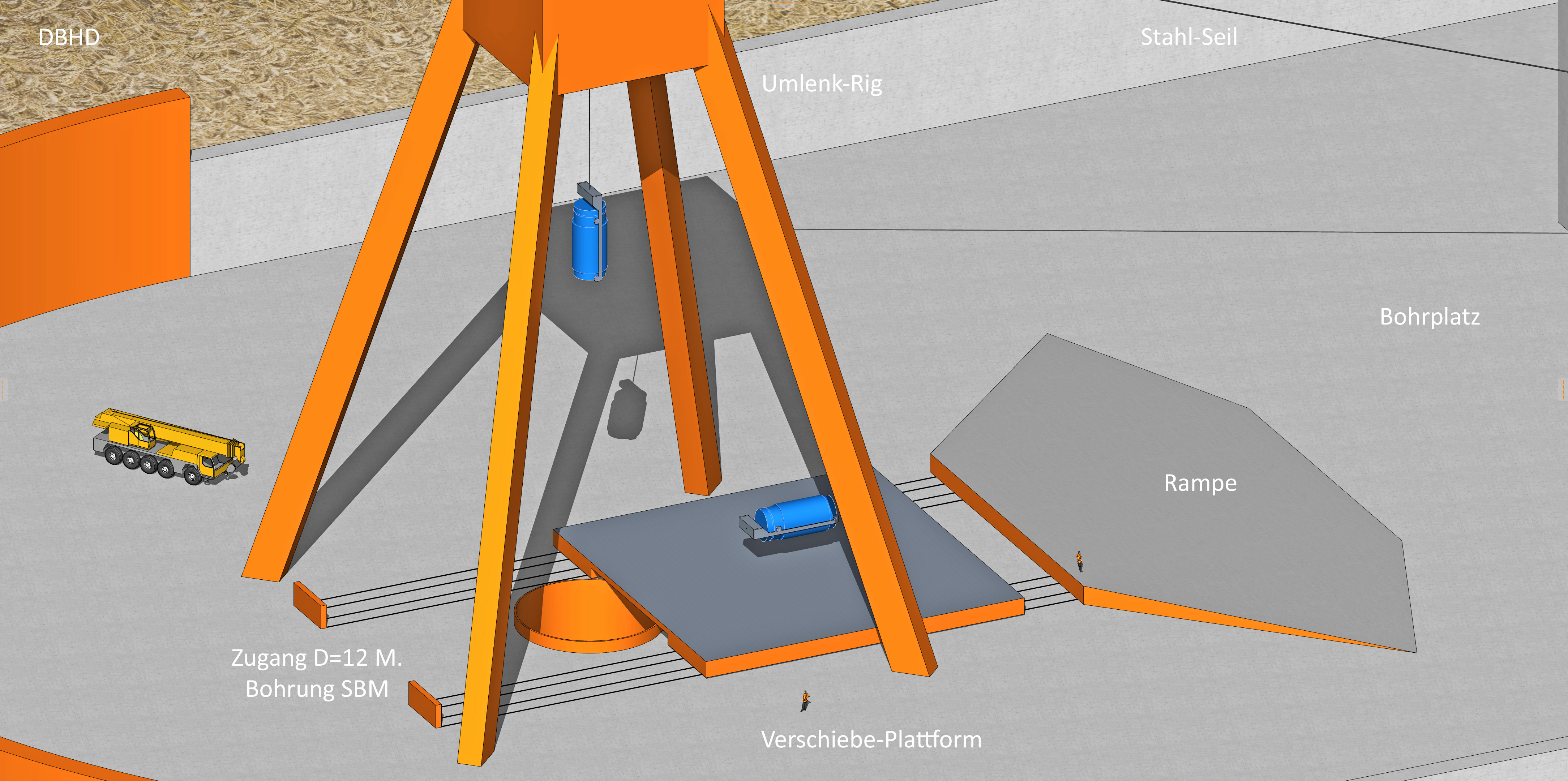

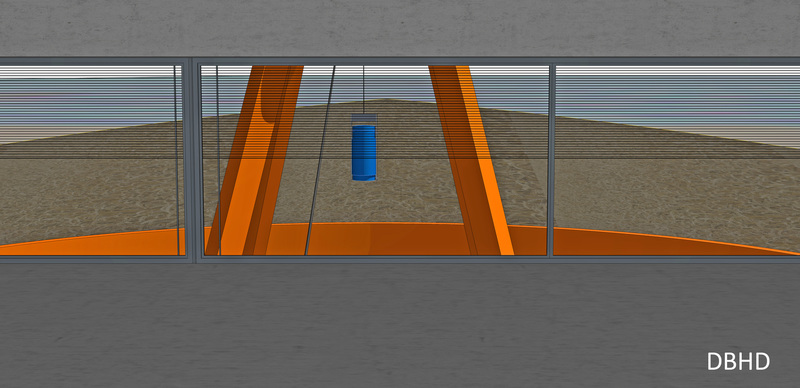

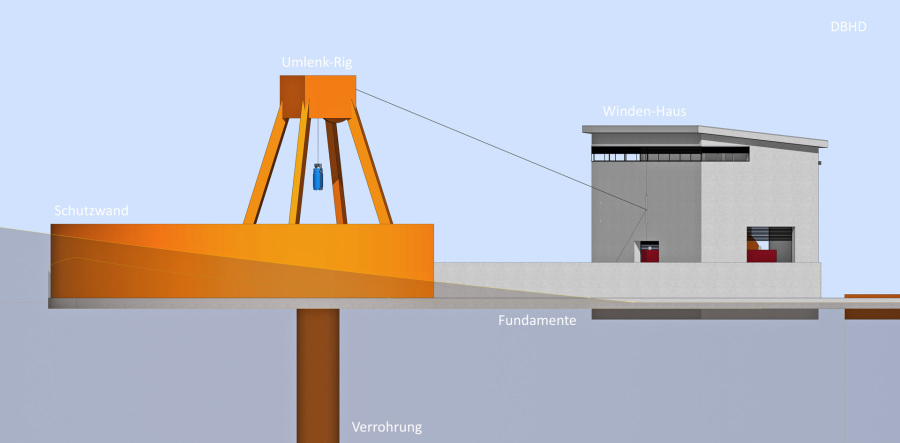

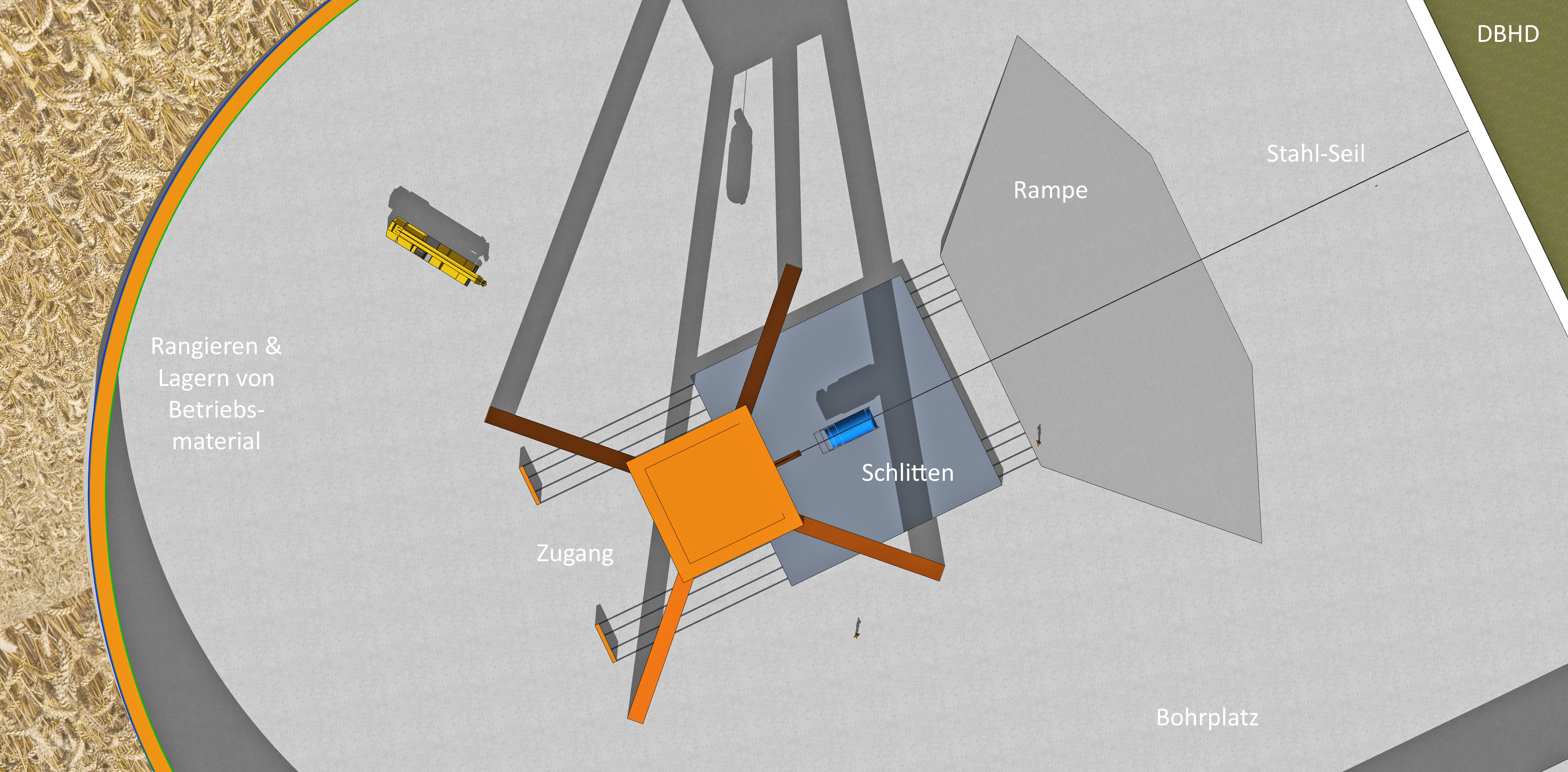

Castor im Kran-Geschirr Hebezeug am Seil unterhalb Umlenk-Rig !



Von jetzt an geht es abwärts, in ein Podest aus Beton, tief im Salz

der Erde. - Wir beerdigen die teuerste Dose der Welt und machen

uns sorgenfrei. Freie Fahrt für freie Bürger und Felder zwischen die

Städte. Umwelt-Technologie machts möglich. Deutschland macht es

mal wieder vor. Otto Hahn hat es als erster gespalten. Und die BGE

beerdigt es in Würde. So sind die Deutschen, immer innovativ dabei.



Die härteste Dose der Welt kommt aus Mühlheim, das ist Ruhrgebiet.



Das wird eine Beerdigung - das "wicked problem" auf die ganz lange

Bank schieben ... 1 Mio. Jahre - wir bringen Dich runter lieber Castor.

Machen aus 400 mm Grauguss eine Distanz von 2.000 Meter Erosion

und 1.600 Meter getrocknetem Meer. Bomben die Bombe in der Zeit

zurück bis auf minus 250 Mio. Jahre vor der Erfindung der Elektronik.

Es kam aus der Erde - wir bringen es dahin zurück. - Mit etwas Mühe.

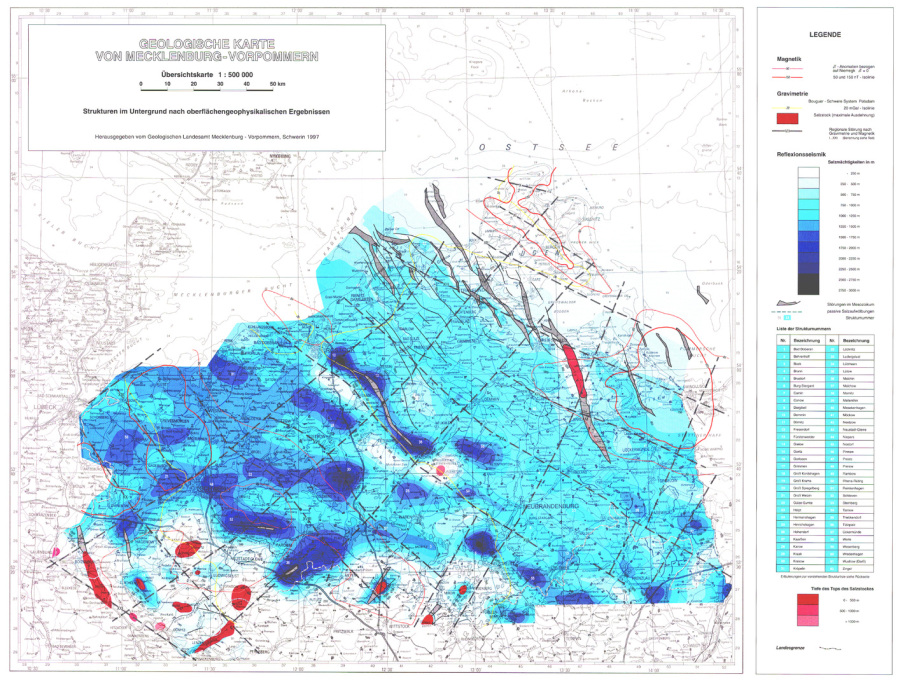

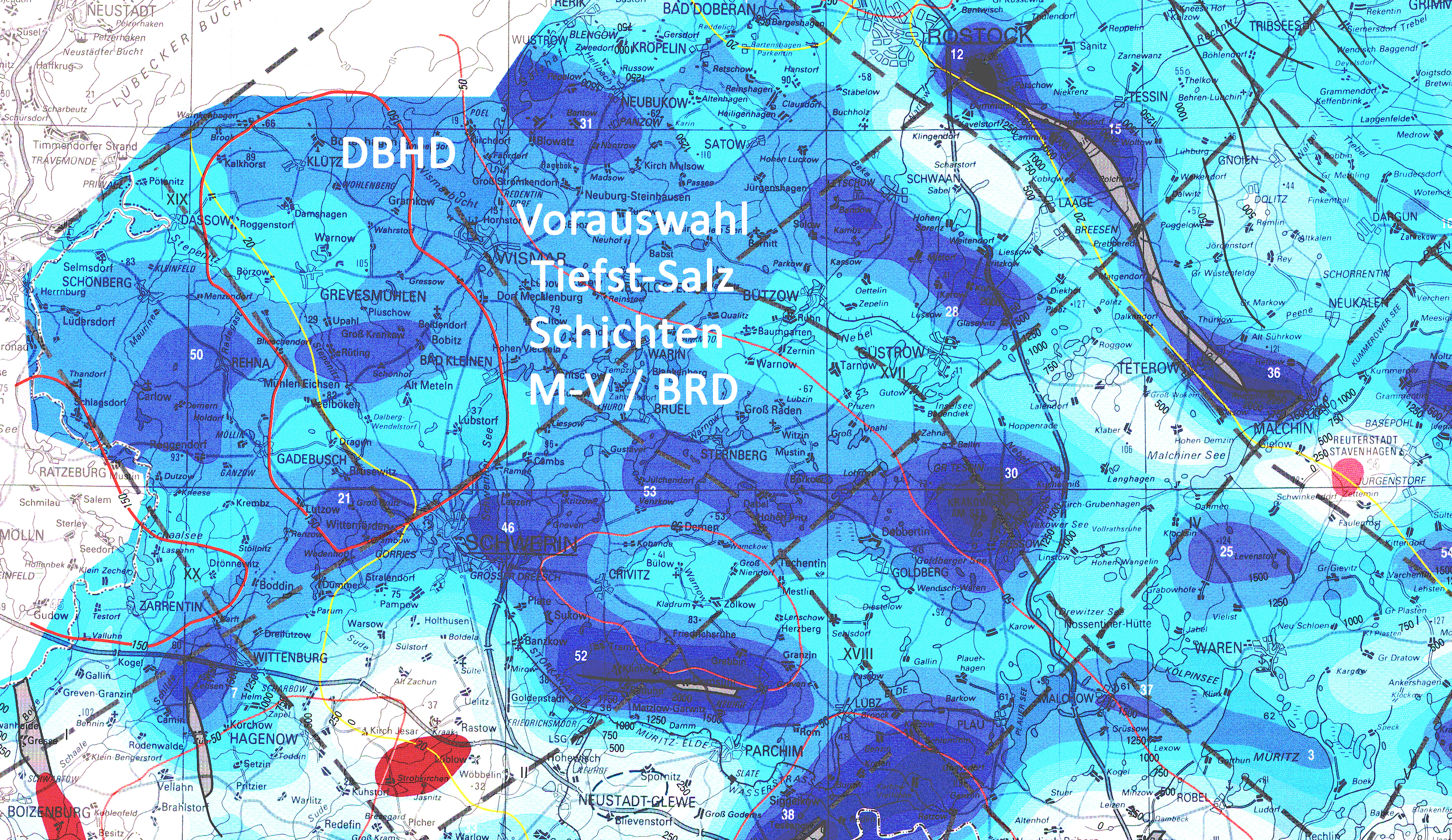

Zeit mal wieder einen Blick auf die Steinsalz-Karte zu werfen.

Mit dem Mini-DBHD als Einzelbohrung " lässt sich die Wärme

am Besten durch wesentlich grössere Abstände verteilen ! "



Die 407 Castoren in einer DBHD Bohrung geben auf hunderte

von Jahren hinaus immer noch ca. 1 MW / sec Wärme in den

Salz-Berg ab, der aber nur mit 5,6 W/m2xK abführen kann ...



Steinsalz führt Wärme sogar fast doppelt so gut ab wie andere

Gesteine. - Und trotzdem ist der "konduktive Wärmestrom" bei

Gesteinen einfach sehr niedrig für DBHD ohne Wärmetauscher.



Wenn man ohne extrem teuren Wärmetauscher bauen will, ist

ein räumliche Verteilung ingenieurtechnische Pflicht. Somit ist

eine ganze Region gefragt ! Bis zu 10 einzelne Gemeinderäte.



Die redlichen Kompensationen von 600 Mio. EUR auf 10 Stück

Gemeinden aufteilen. - Gesamtkosten steigen, weil mehr Orte

auch mehr Transporte der Schacht-Bohr-Anlage bedeuten ...



Insgesamt kann eine "regionale Verteilung" in technischer, kauf-

männischer, gesellschaftspolitischer Sicht interessant sein. Das

Sicherheits-Niveau der Endlagerung steigt auch noch etwas an.



10 Baustellen mit Sicherheit sind allerdings kosten-treibend ...



Muss man berechnen, um wieviel sich die Erde über dem Lager

dann hebt. Müsste bei nur 30 cm binnen 100 Jahren liegen und

ist dann räumlich auf ca. einen Quadrat-Kilometer begrenzt ...

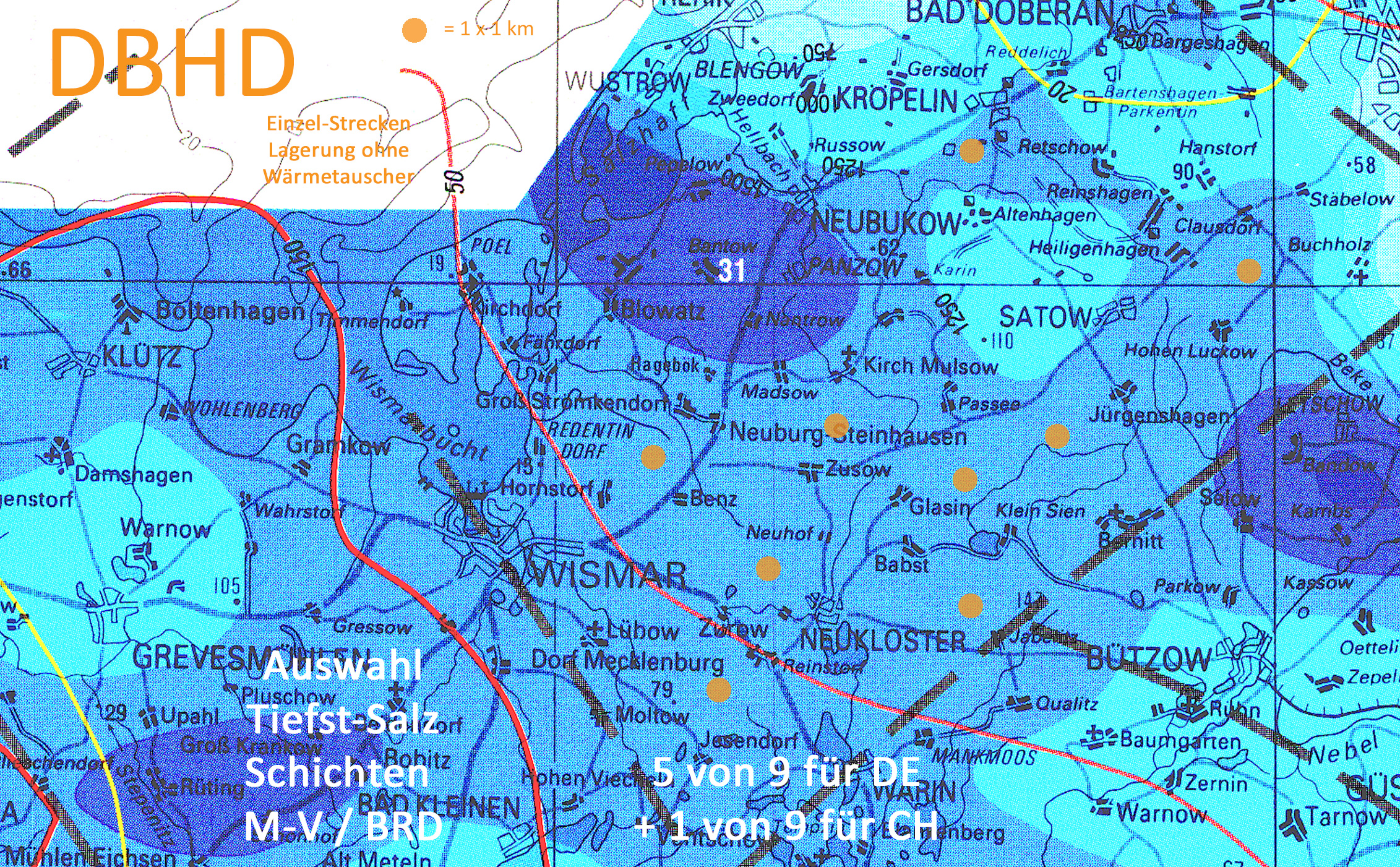

Original - maximale Auflösung - Download Zechstein
Steinsalz_Rocksalt_DBHD_geol_map_DE_M-V_[...]
JPG-Datei [96.6 MB]

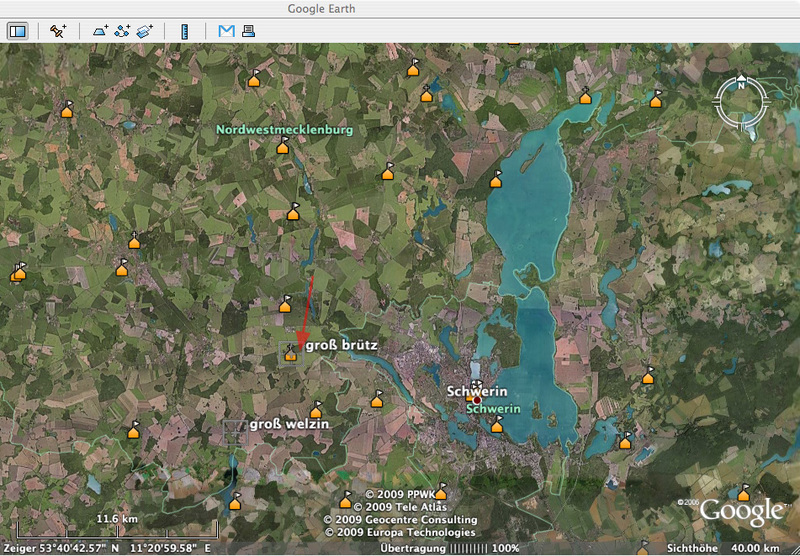

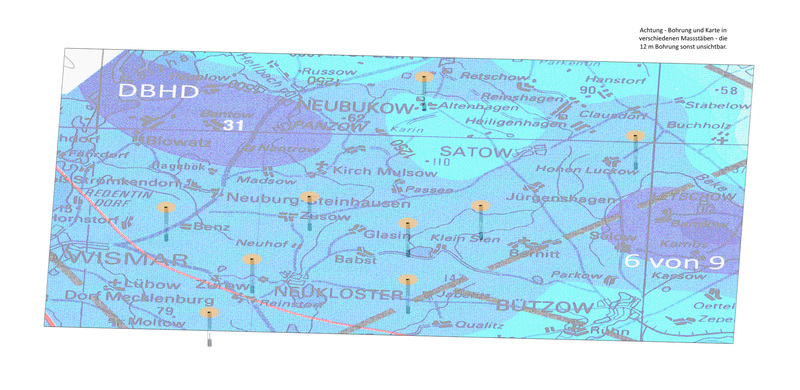

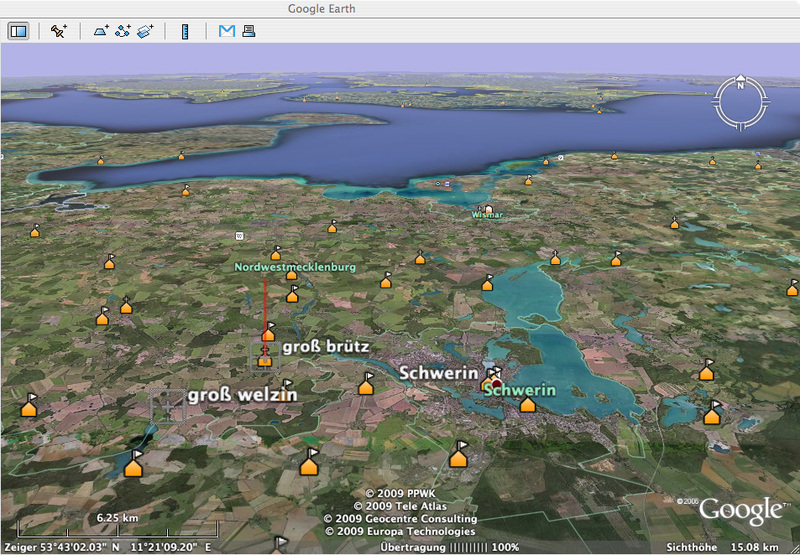

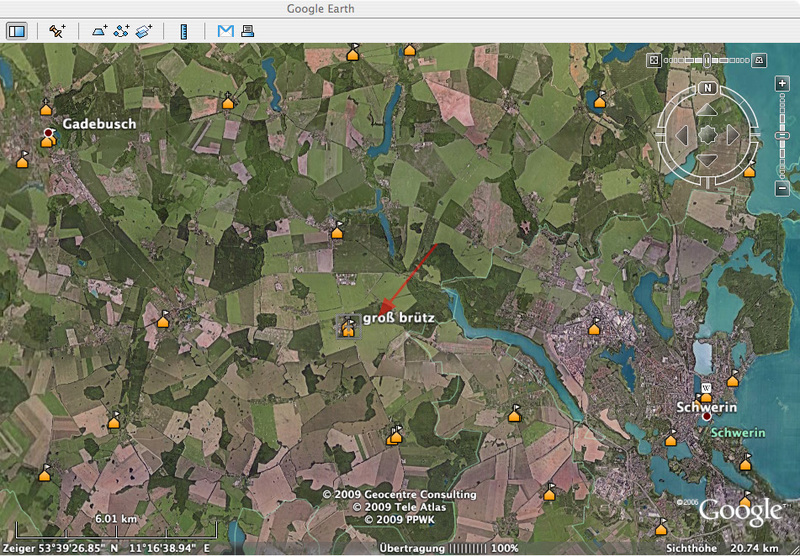

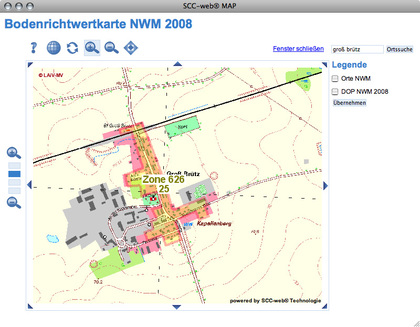

Moin - Sehr geehrtes Mecklenburg-Vorpommern



6 x 100 Mio. EUR "direkte Kompensationen"

für die direkten Anlieger eines DBHD in M-V.



Wer will eine Endlager-Weltrekord-Bohrung

auf seinem Acker in seiner Gemeinde haben ?



das sind 407 Castoren, ganz tief - sicher gelagert





Welche Gemeinde nimmt ein DBHD ?

Wer holt sich die 100 Mio. EUR ?





Die Erde hebt sich binnen 100 Jahren

um ca. 25 cm aus Wärmeausdehnung.

Der Staat repariert Gebäude & Strassen

im Bereich radial ca. 4 Quadratkilometer

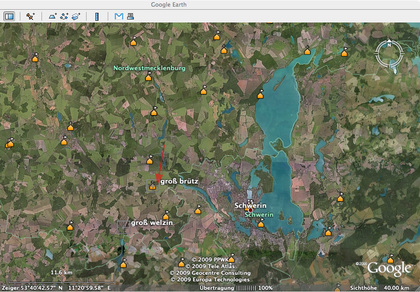

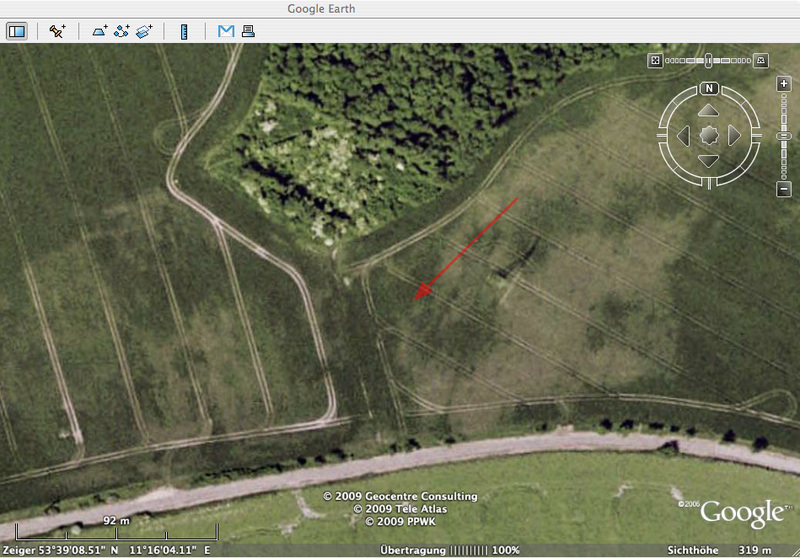

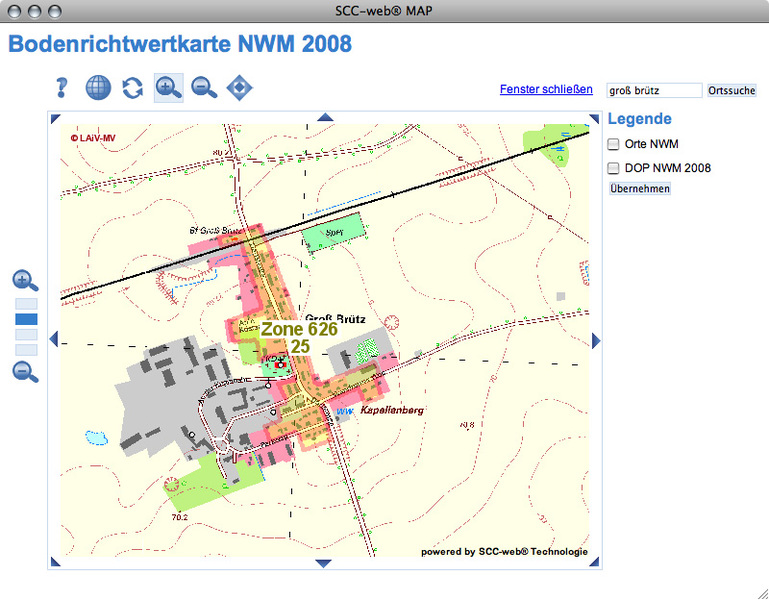

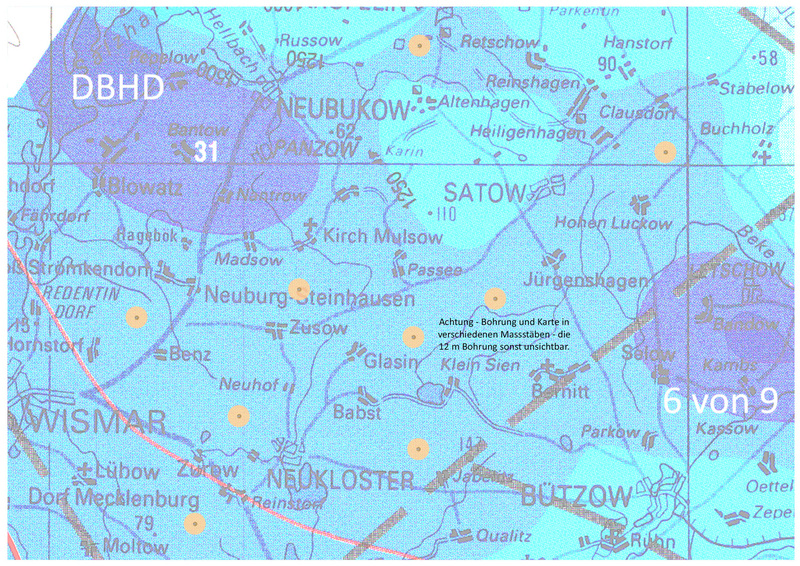

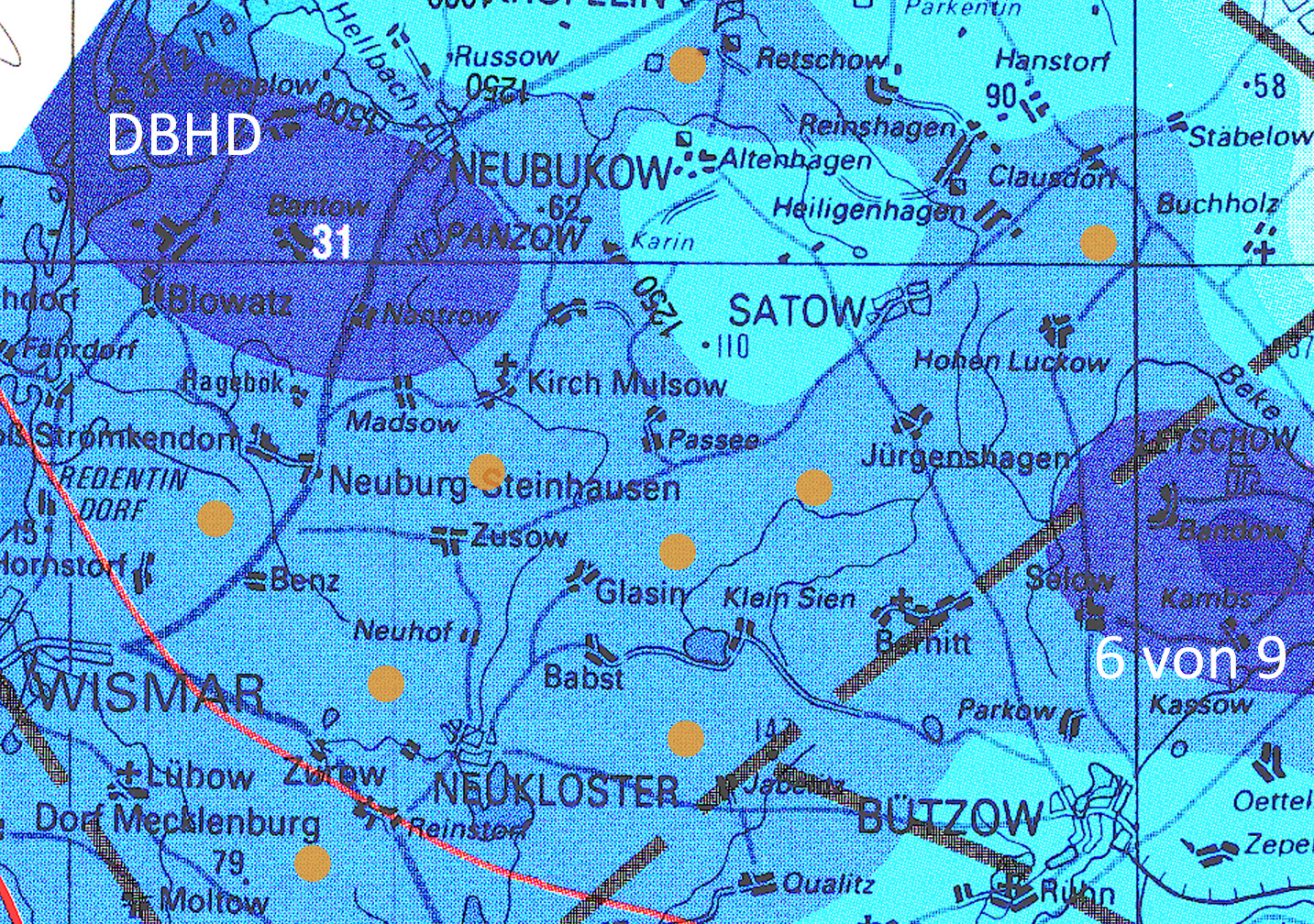

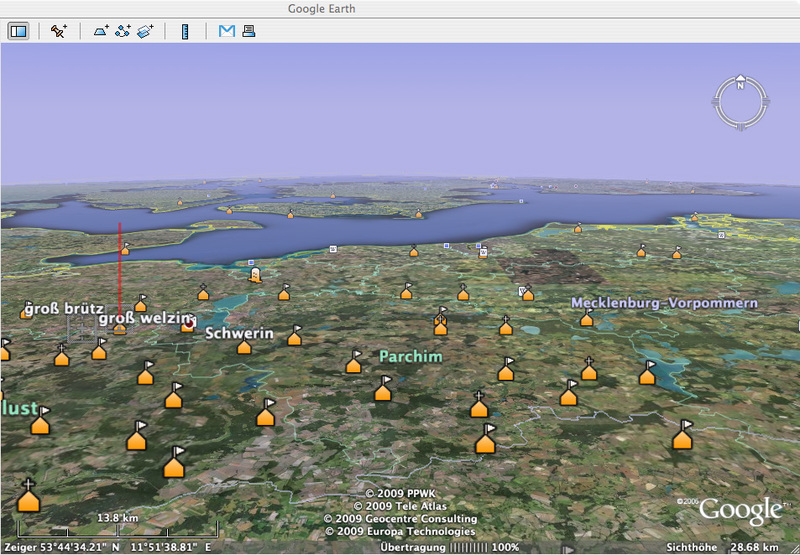

nur die orange bezeichneten Orte ...

Sechs von Neun Standorten bitte.





Mit freundlichen Grüssen

Volker Goebel

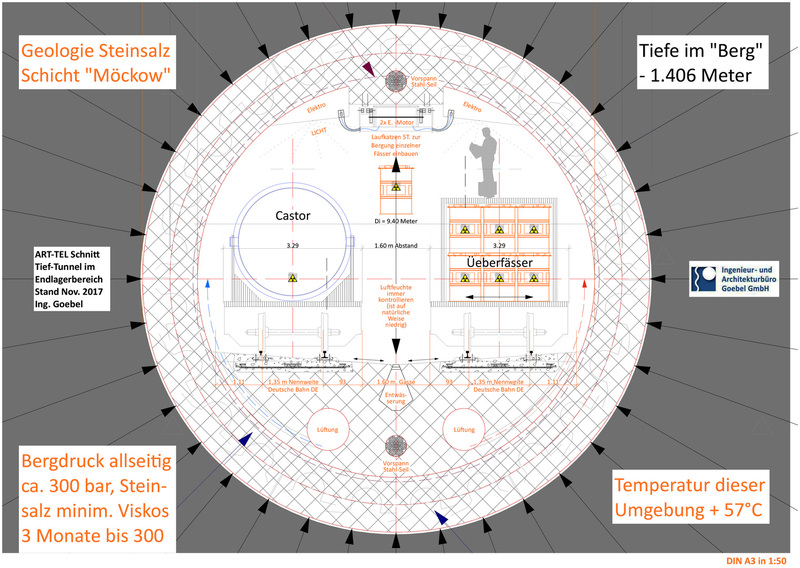

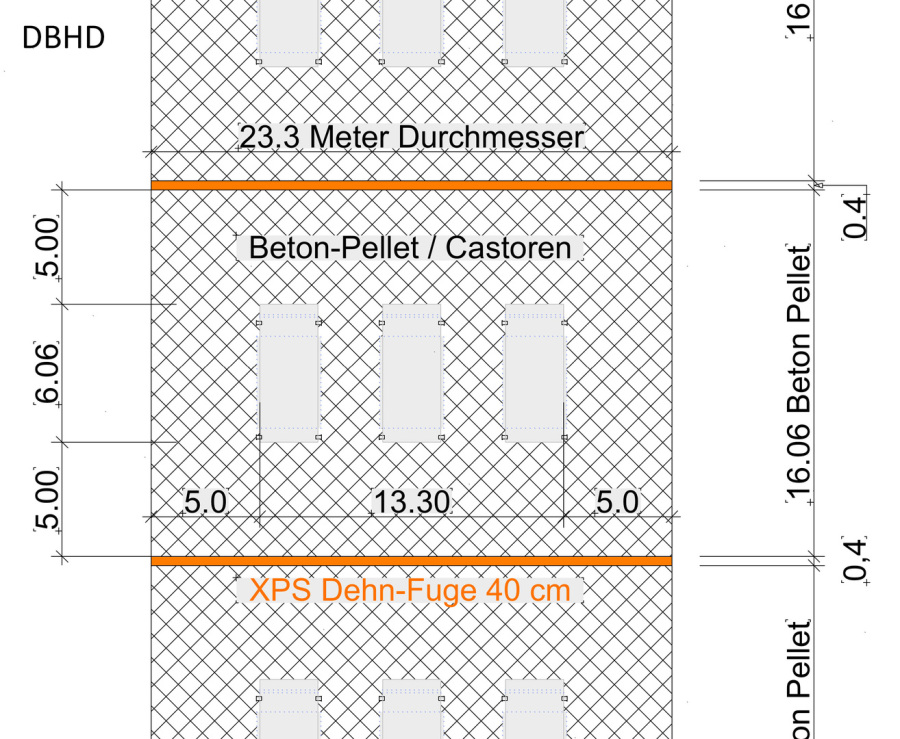

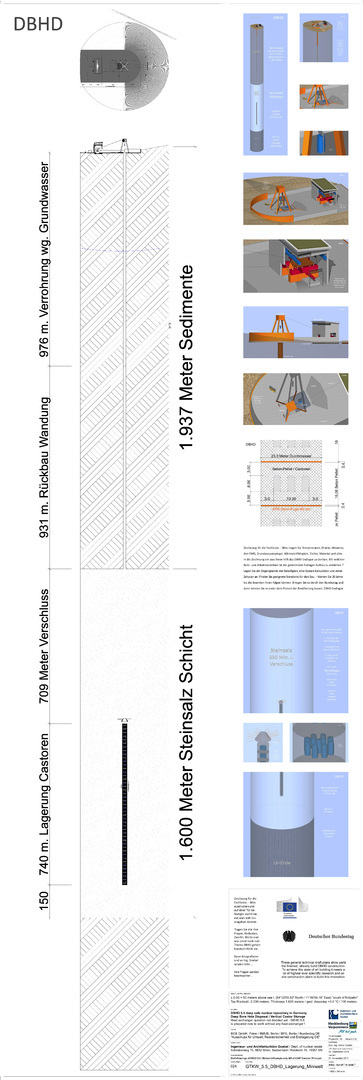

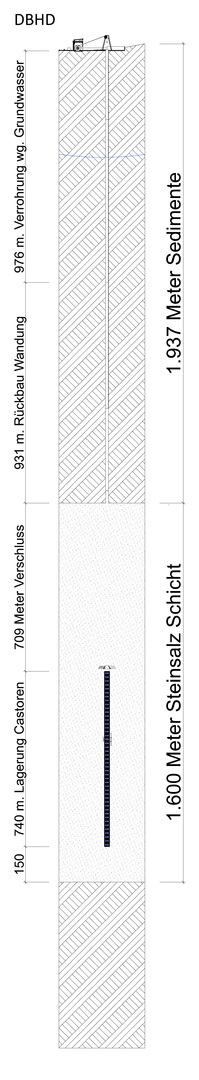

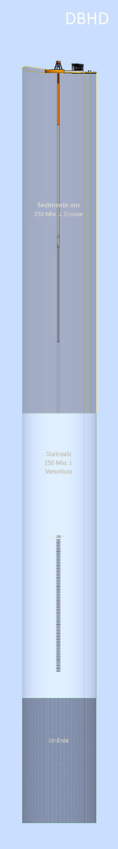

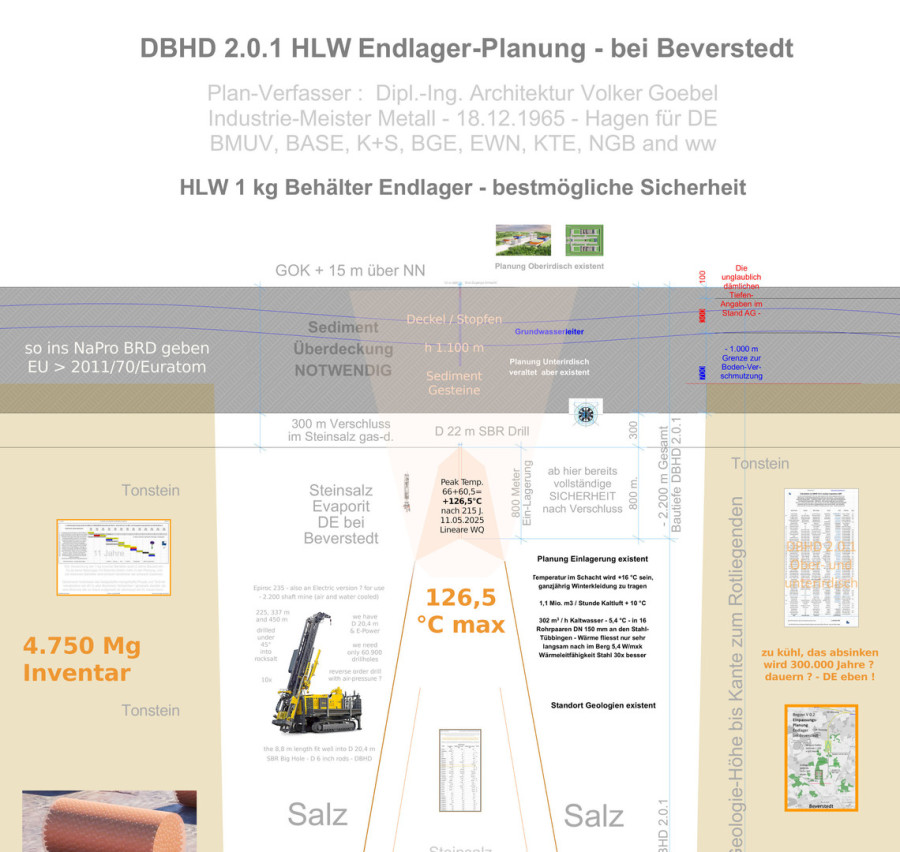

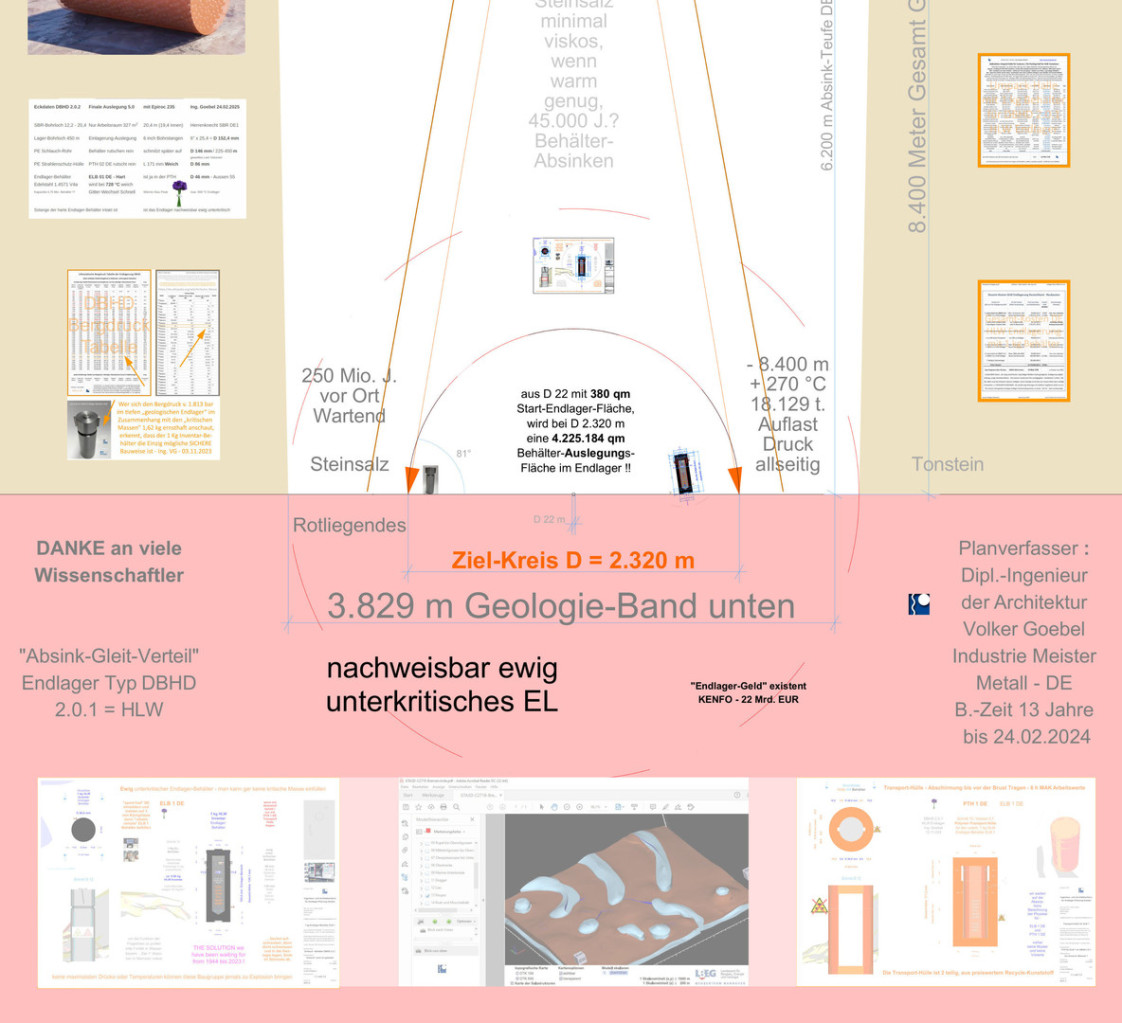

Zusammenstellungs-Zeichnung

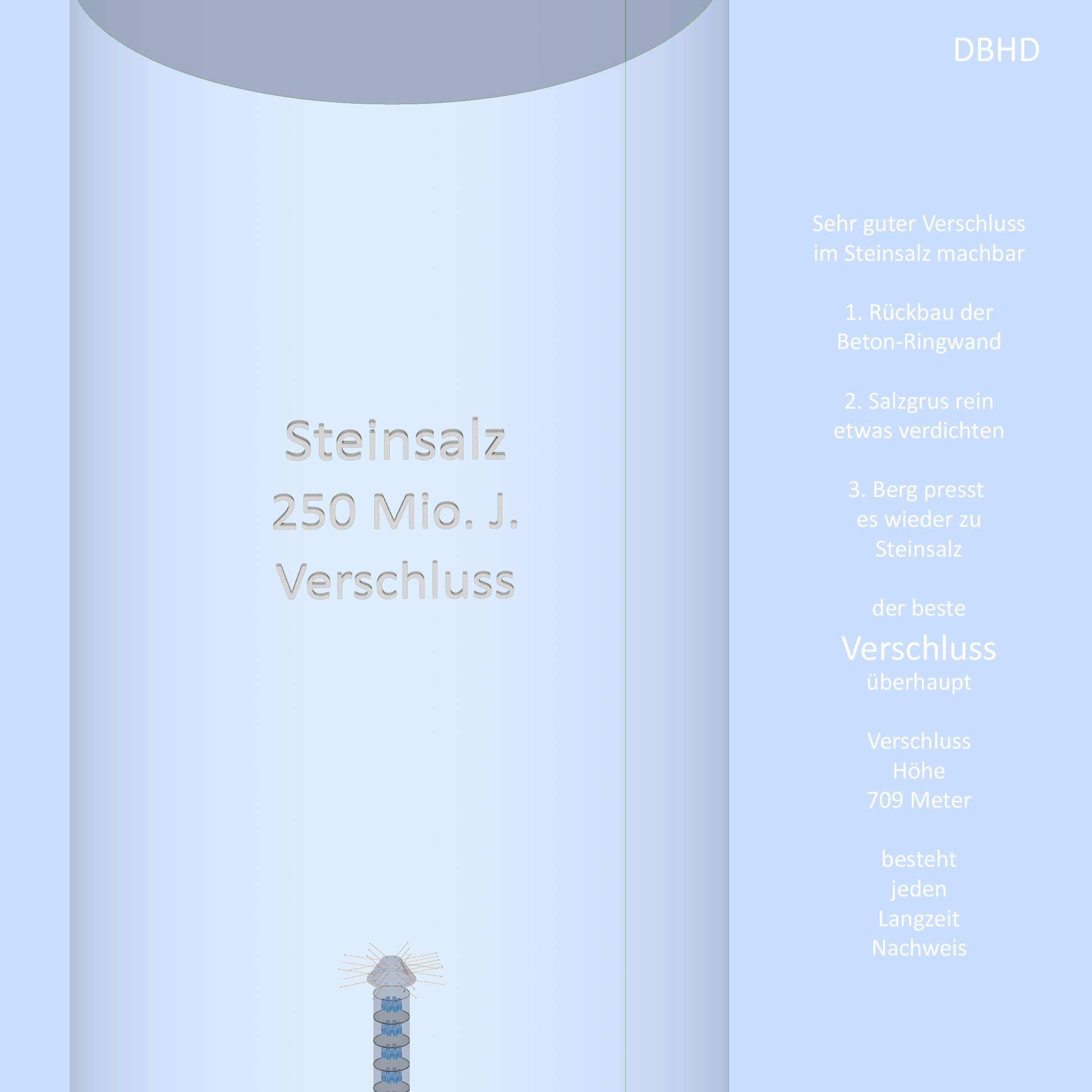

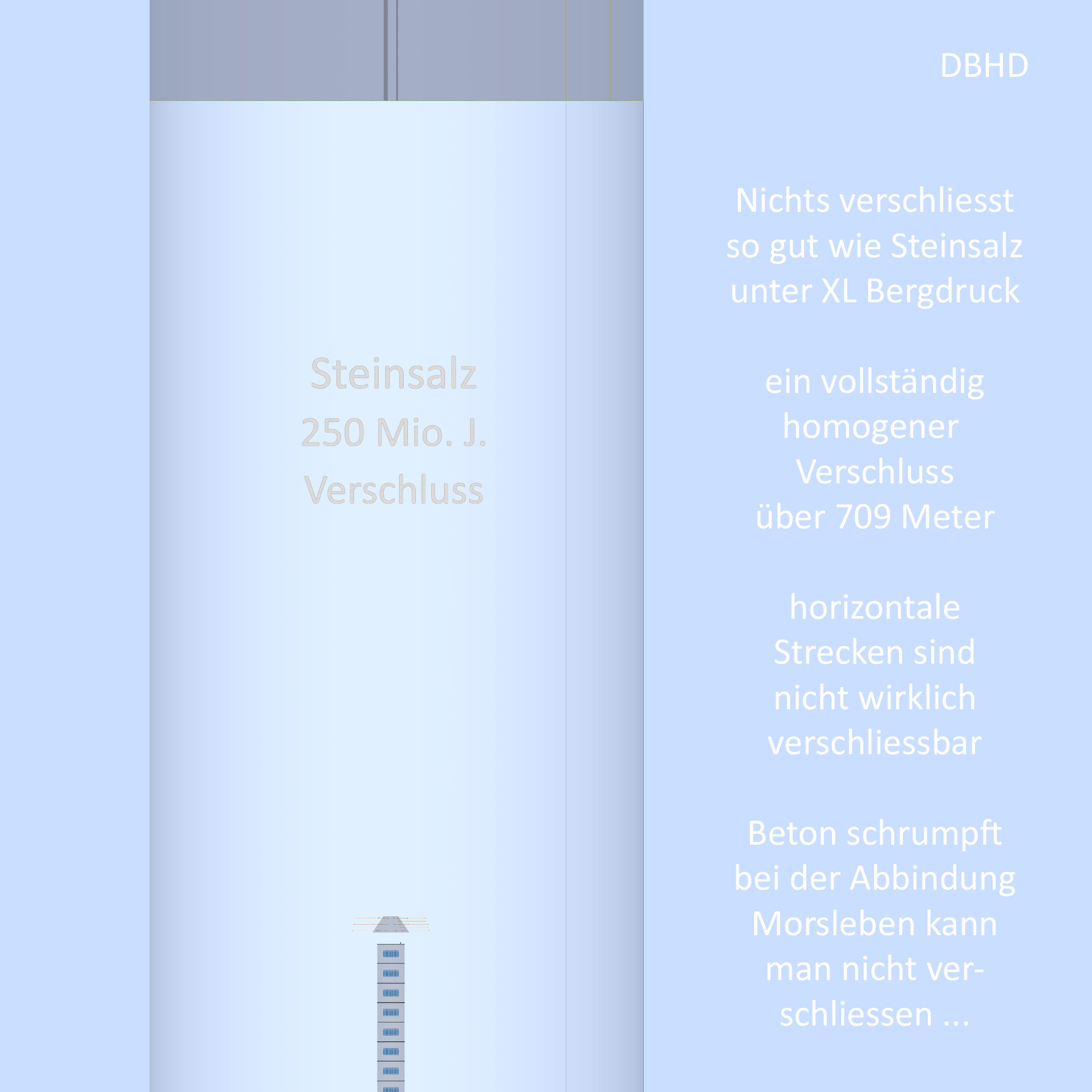

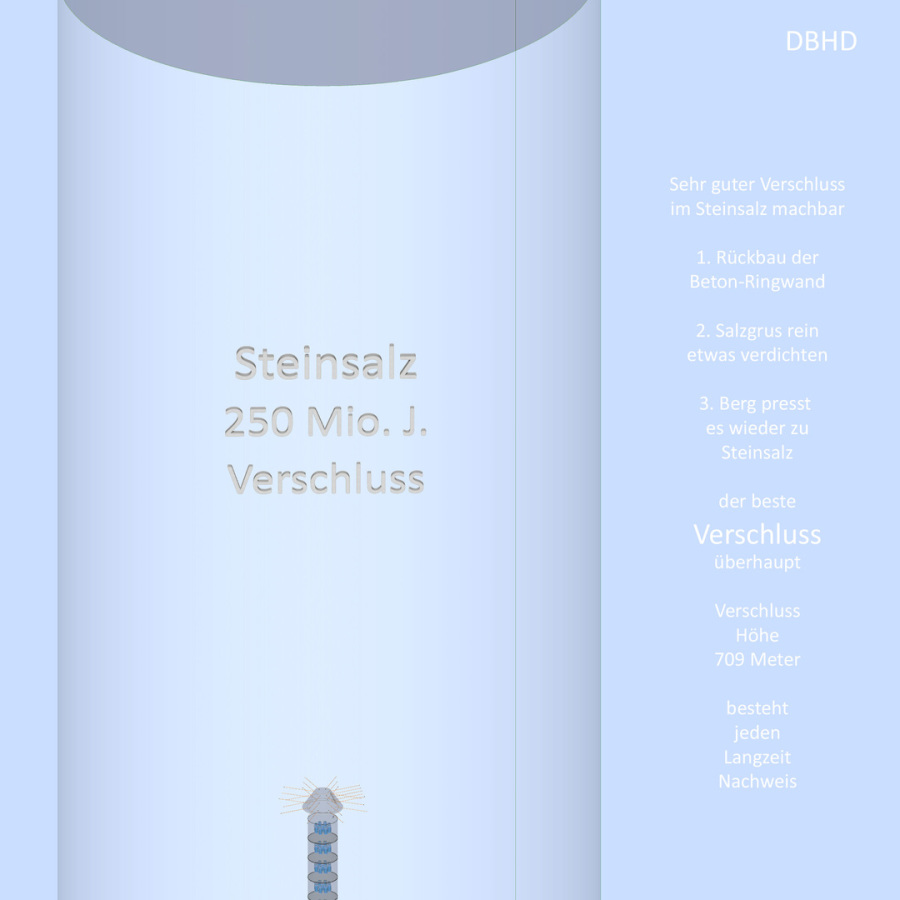

das Positive am DBHD ist die Aussicht auf richtigen Verschluss



1. Rückbau der dünnen Betonwandung im Bereich der 12 Meter

Bohrung oberhalb der Einlagerung.



2. mit Salzgrus aus dem Aushub verfüllen - Schicht für Schicht

verdichten so gut es eben geht.



3. Der natürliche Bergdruck von 580 bar aus Auflast presst den

Salzgrus wieder zu Steinsalz !



Mit den Kräften der Natur arbeiten - Mit Beton verschliessen ist

nicht der richtige Weg - der schrumpft ja beim Abbinden ...

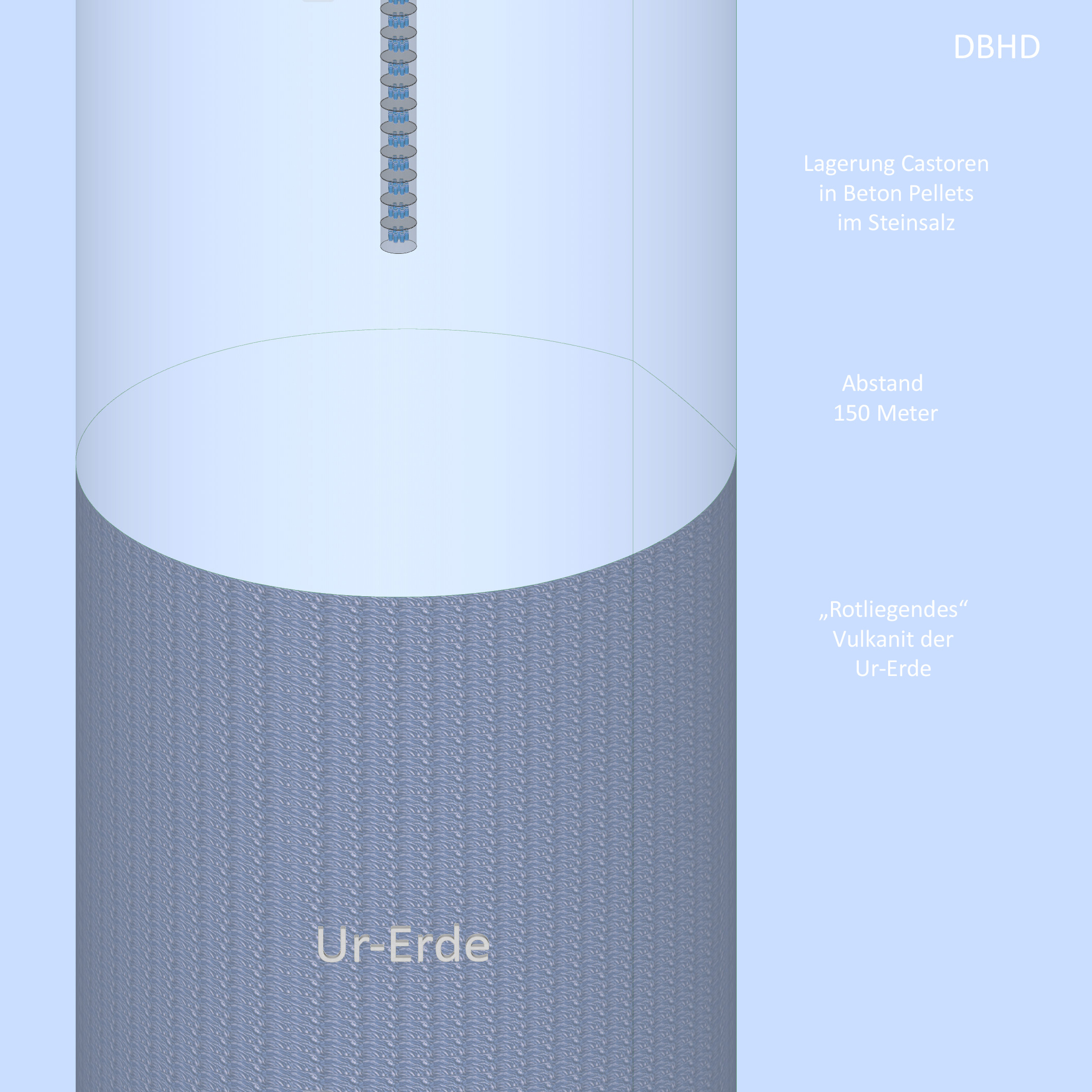

Nach unten ist ein Abstand zum Rotliegenden einzuhalten. Denn

das Rotliegende ist kein einschlusswirksamer Gebirgsbereich ...

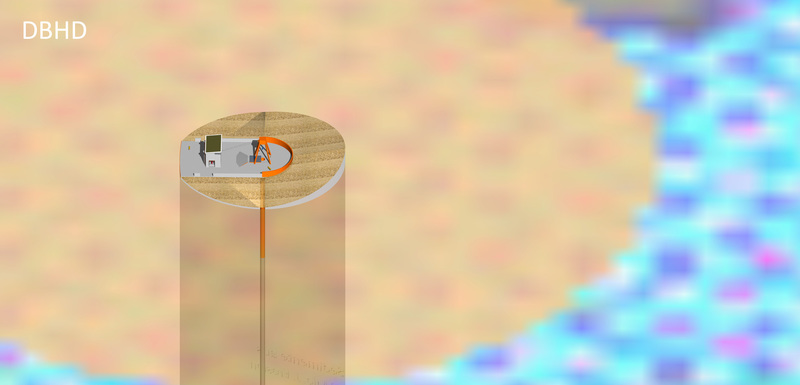

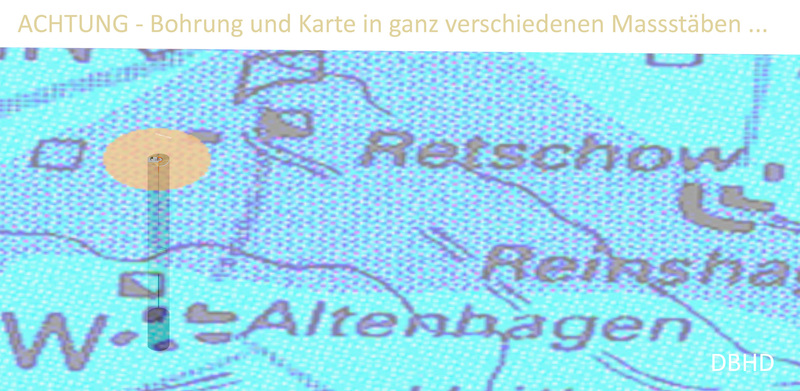

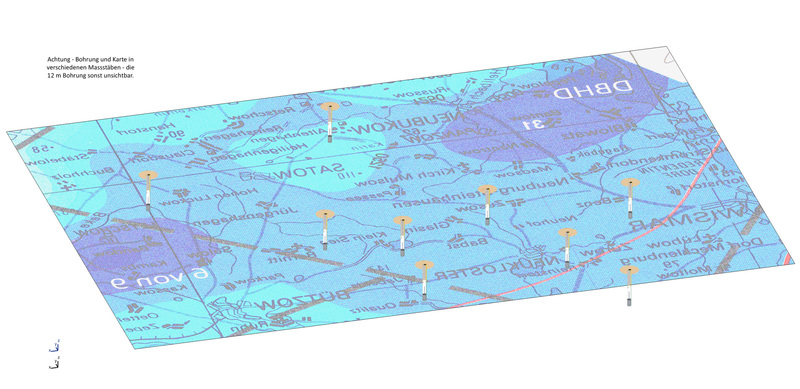

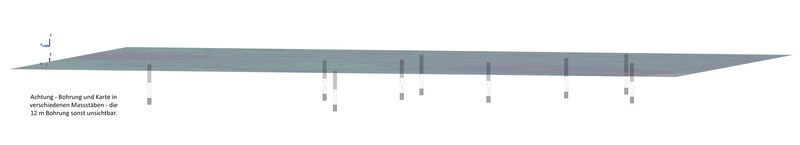

Achtung - bei den obigen Bildern geht es Ing. Goebel nur darum

eine neue Methode zu testen. Die Karte und das Bauwerk haben

stark unterschiedliche Massstäbe. - Tatsächlich würde man eine

12 Meter Bohrung in einer so grossen Landschaft gar nicht sehen.













Auf den oberen 967 Meters ist die Betonwandung stehen zu lassen,

und sogar noch weiter zu ertüchtigen. Man nimmt an das die tiefen

Grundwasserleiter dort bis zu -650 Meter tief sein können in M-V.



Zu Grundwasserleitern hin muss man abdichten um nicht unter-

schiedliche Grundwasserleiter mit unterschiedlichem Chemismus

miteinander zu verschalten. Grundwasserhygiene nennt man das.

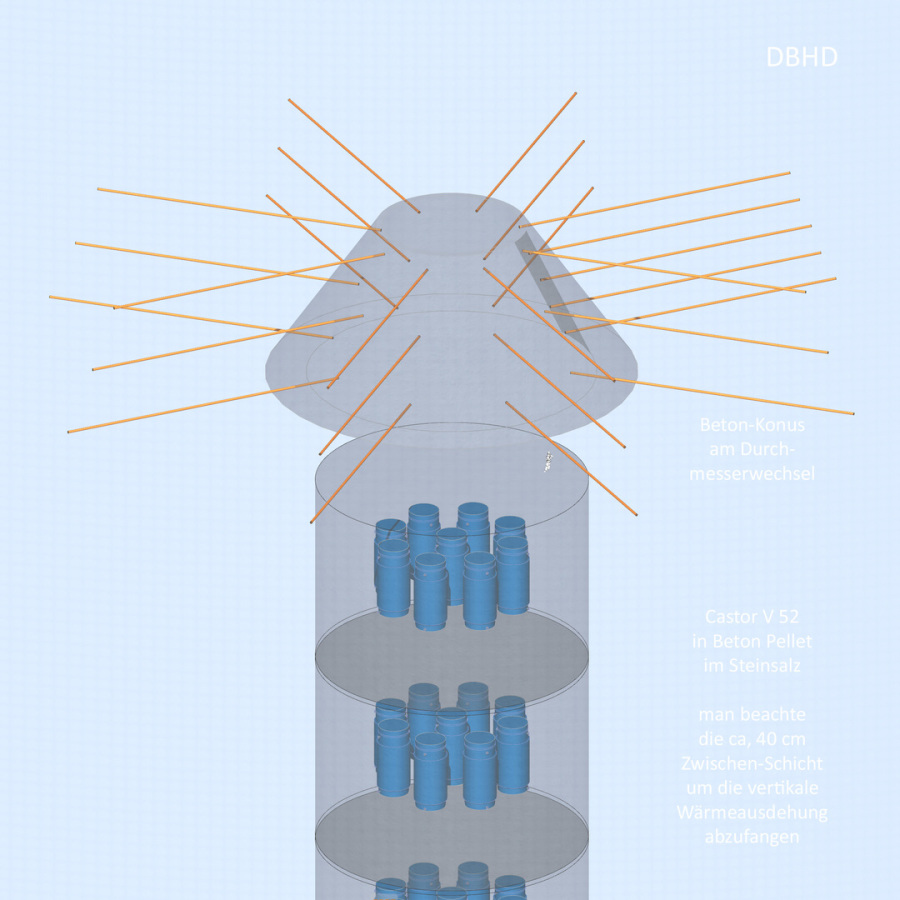

Der Bereich des Durchmesser-Wechseln von Bohrung D = 12 Meter

auf Erweiterungsbereich 23,5 Meter ist mit einem Beton-Konus ab

zustützen um die Sicherheit der Bergleute zu gewährleisten.



In diesem Bereich treten grosse Vertikalkräfte auf die man abfangen

muss damit die Ränder im Durchmesser-Wechselbereich nicht aus-

brechen. Der Konus bleibt auf ewig dort.

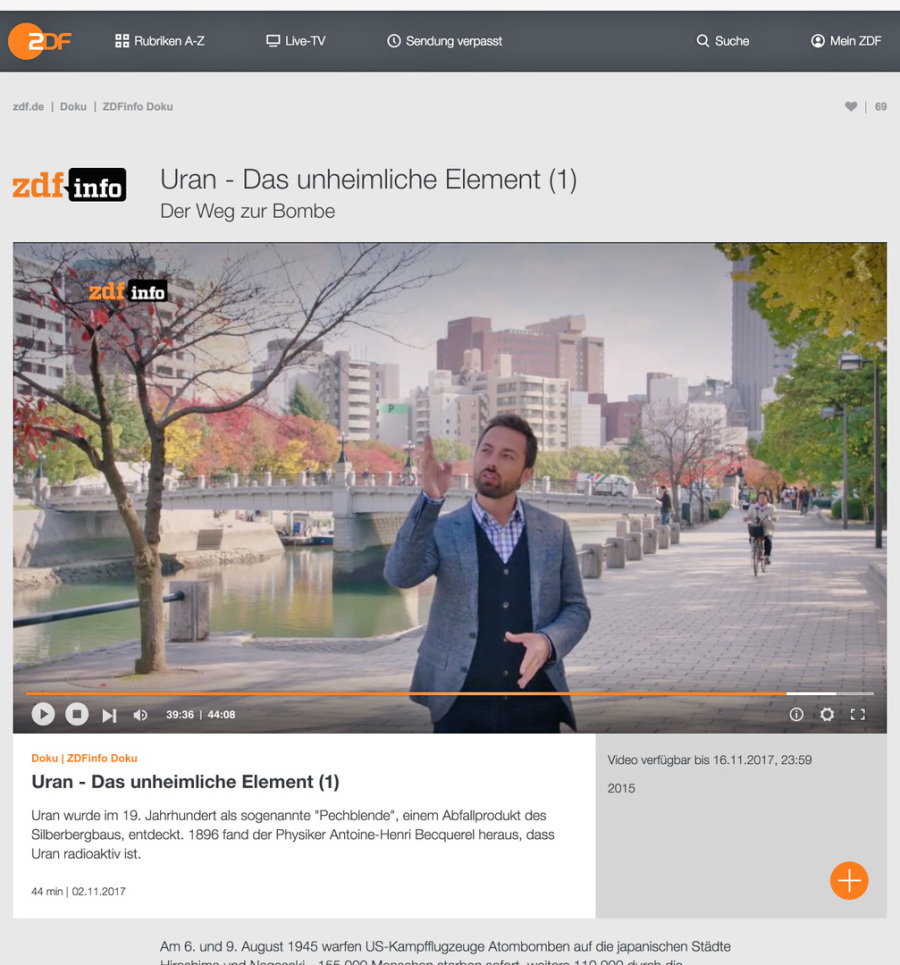

https://www.zdf.de/dokumentation/zdfinfo-doku/uran-das-unheimliche-element-2-102.html



Teil 2 - führt bis in die zivile Nutzung der Kernenergie















Endlager-Tiefen Deutschland und Schweiz:



Name Typ

Vor-

schlag

Tiefe Status

Geo-

logie


Morsleben LLW DDR 400 m kein Verschluss Salz

Olkiluoto HLW Finnland bis 450 m

Baubeginn genehmigt !!!

erfolgt

Fels

Zürich-Nord-Ost LLW nagra 550 m nur Skizzen Ton

Asse LLW BRD 600 m existent, Wassereinbruch Salz

Gorleben HLW BRD 850 m 9 Konzept-Fehler Salz

Konrad LLW BRD

800 m >

1.200 m

genehmigt

> ab 2022

trocken

unter Ton

in Fels


ART-TEL 1.2 LLW BRD 1.206 m

geplant

> ab 2022

wenn ja

oben im

Salz

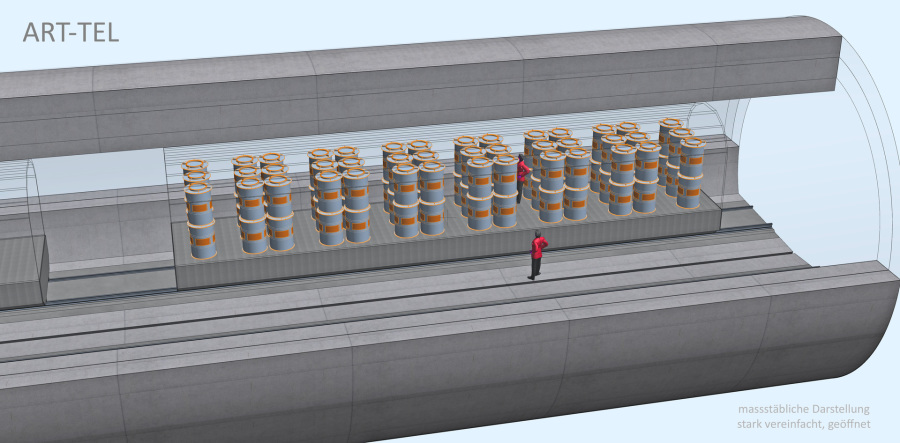

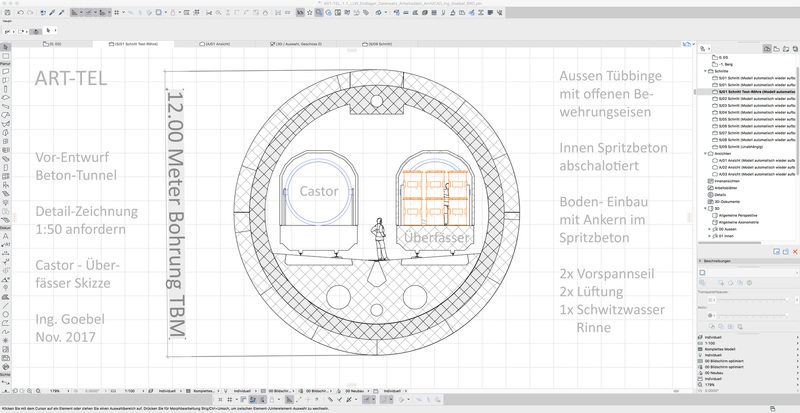

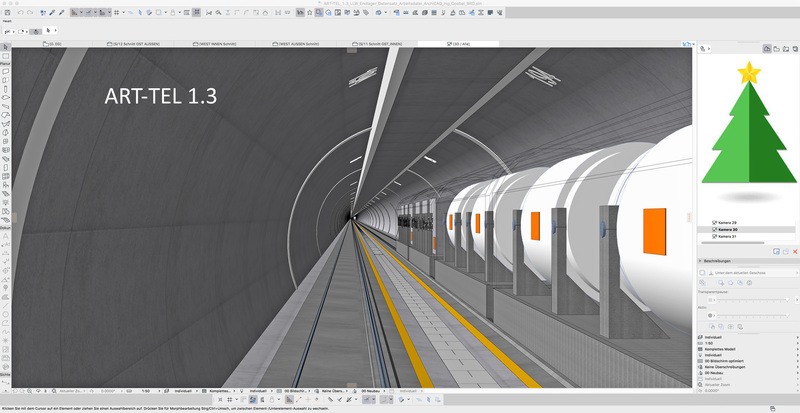

"Garage"

1m Wand


DBHD 1.2 HLW BRD -2.616 > -3.356 m

geplant

> ab 2027

wenn ja

unten in Tiefsalz

"Schicht"









Standort-Auswahl-Gesetz 2013 (StandAG)

Endlager ja, Kommission, Verfahren







Fortschreibung

Standort-Auswahl-Gesetz 2017 (Stand AG) sieht Foto

Kriterien, Branchenveränderungen, Ziele

Standortsuche mit weisser Landkarte (Arbeit)

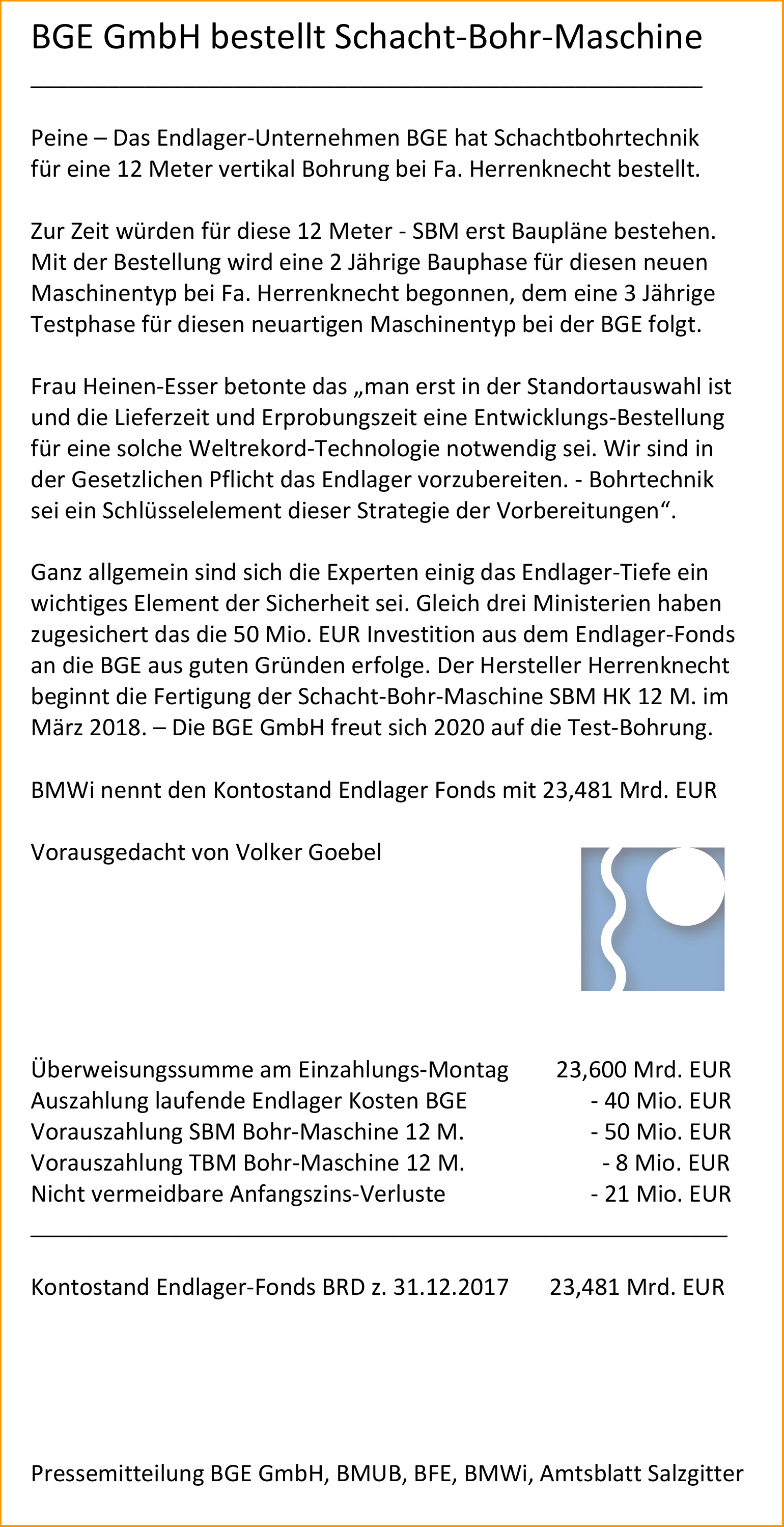

ein Jahr hat die BGE GmbH zur Selbstbefassung

gebraucht und dann 1 Brief geschrieben ...



2018 Auswertung von Bestands-Geologien BRD

2019 irgend etwas ähnliches ... Landkarten ...

2020

2021

2022

2023

2024

2025 bereits die Hälfte vom Endlagergeld weg (4 alte Bergwerke)

2026

2027

2028

2029

2030 Bundestags-Standort-Endlager-Entscheidung

2031 Anfechtung Legal-Planung Verfassungsgericht



Standortauswahlverfahren bis 2031 - ???



hahahaha - omg









erstes Gesetz - Endlagerung wird gesetzliche Pflicht
Standortauswahlgesetz_StandAG_bgbl113s25[...]
PDF-Dokument [125.7 KB]
Erstes NAPRO für EU - nur Konrad genannt
Nationales_Entsorgungsprogramm_BRD_Aug_2[...]
PDF-Dokument [878.1 KB]
Standortsuche, Behördenstruktur-Teil-Veränderung
Drucksache_1811398_Standortauswahlgesetz[...]
PDF-Dokument [2.7 MB]



ich brauche auch mal wieder bezahlte Arbeit bitte

























und hier eine kleine Forschungs-Geschichte bis zur Kernenergie :



Martin Heinrich Klaproth / 1743 - 1817 / Entdeckung des Urans



Wilhelm Conrad Röntgen / 1845 - 1923 / Forschung Radioaktivität



Henri Bequerel / 1852 - 1908 / Forschung Radioaktivität



Marie (& Pierre) Curie / 1867 - 1934 / Forschung Radioaktivität



Ernest Rutherford / 1871 - 1937 / Forschung Radioaktivität



Otto Hahn / 1878 - 1968 / Beweis Definition Kernspaltung



Niels Bohr / 1885 - 1962 / Theor. Beschreibung des Atoms



Robert Oppenheimer / 1914 - 1967 / Vater der Atombombe



1955 Atomkonferenz Genf / 1957 Gründung der IAEA Wien





zur Zeit ca. 460 Reaktorblöcke in der Strom-Erzeugung



2011 Endlagerung wird gesetzliche Pflicht in der EU



2013 Standort Auswahl Gesetz erste Fassung



2015 Kommission Endlagerung tagt



2 Standorte + 4 Planungen Ing. Goebel



2017 Beginn der staatl. Standort-Suche



2 Standorte + 2 Planungen Ing. Goebel



2031 ?



2050 ?



2117 ?

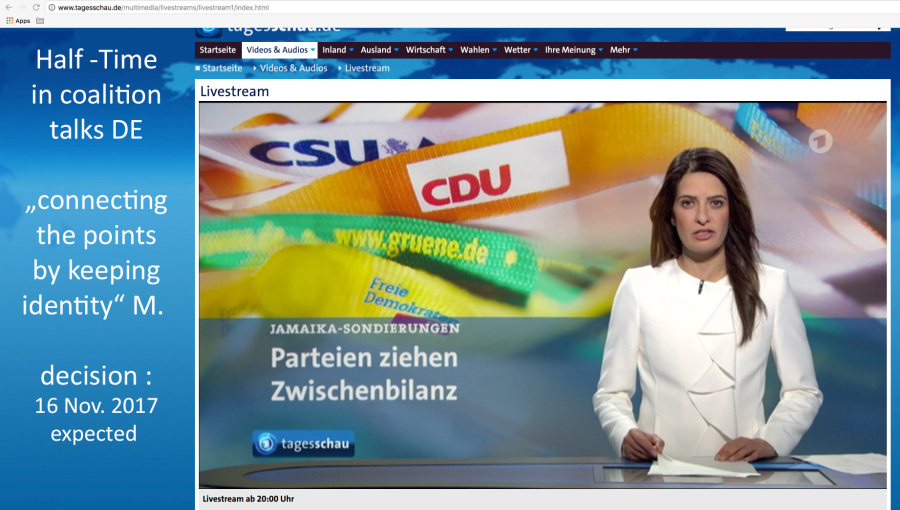

Schwarz-Gelb-Grün / das ist was der Wähler gewählt hat

wenn die Roten von der SPD nicht mehr koalieren wollen.



Das ist doch auch eine Chance - es ist ein Wählerwille der

den Stand der Gesellschaftlichen Debatte klar aufzeigt ...



Ich möchte gern Umweltminister werden - in dem Haus ist

auch der Wohnungsbau gewesen - ist jetzt Länder-Sache



Zeit für Endlager-Politik, Wohnungsbau, Städtebau und die

erforderliche Streichung vieler Baugesetze. Minister Goebel



In der Schweiz bin ich schon mit einer Stelle als zeichnender

Architekt oder Junior Bauleiter zufrieden. - ich bewerbe mich

gern im Wohnungs-Bau und im konstruktiven Ingenieur-Bau.



In Deutschland bewerbe ich bei kl. Städten als Baudezernent

und als Vorzimmerkraft und Ingenieur bei der BGE GmbH ...

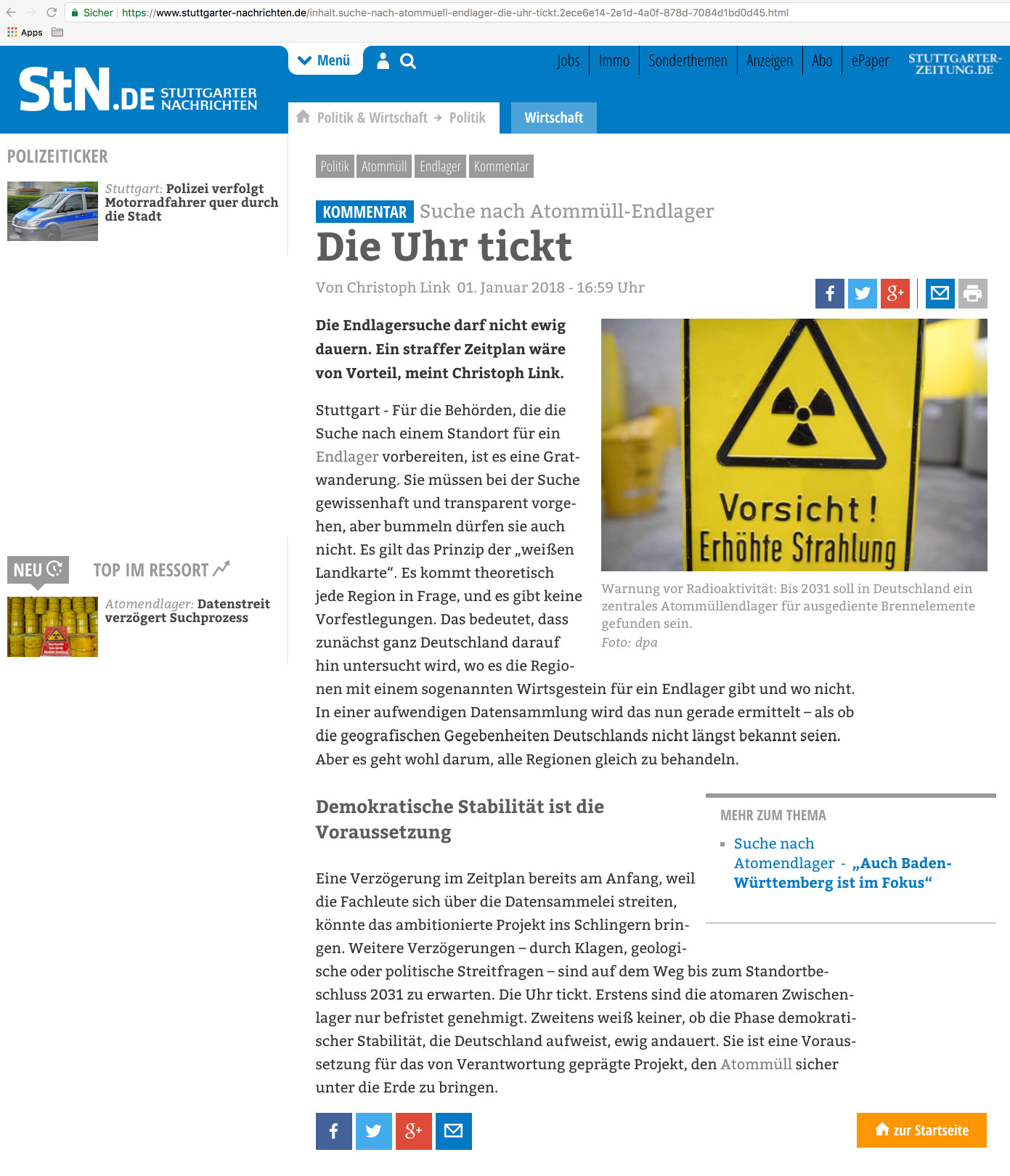

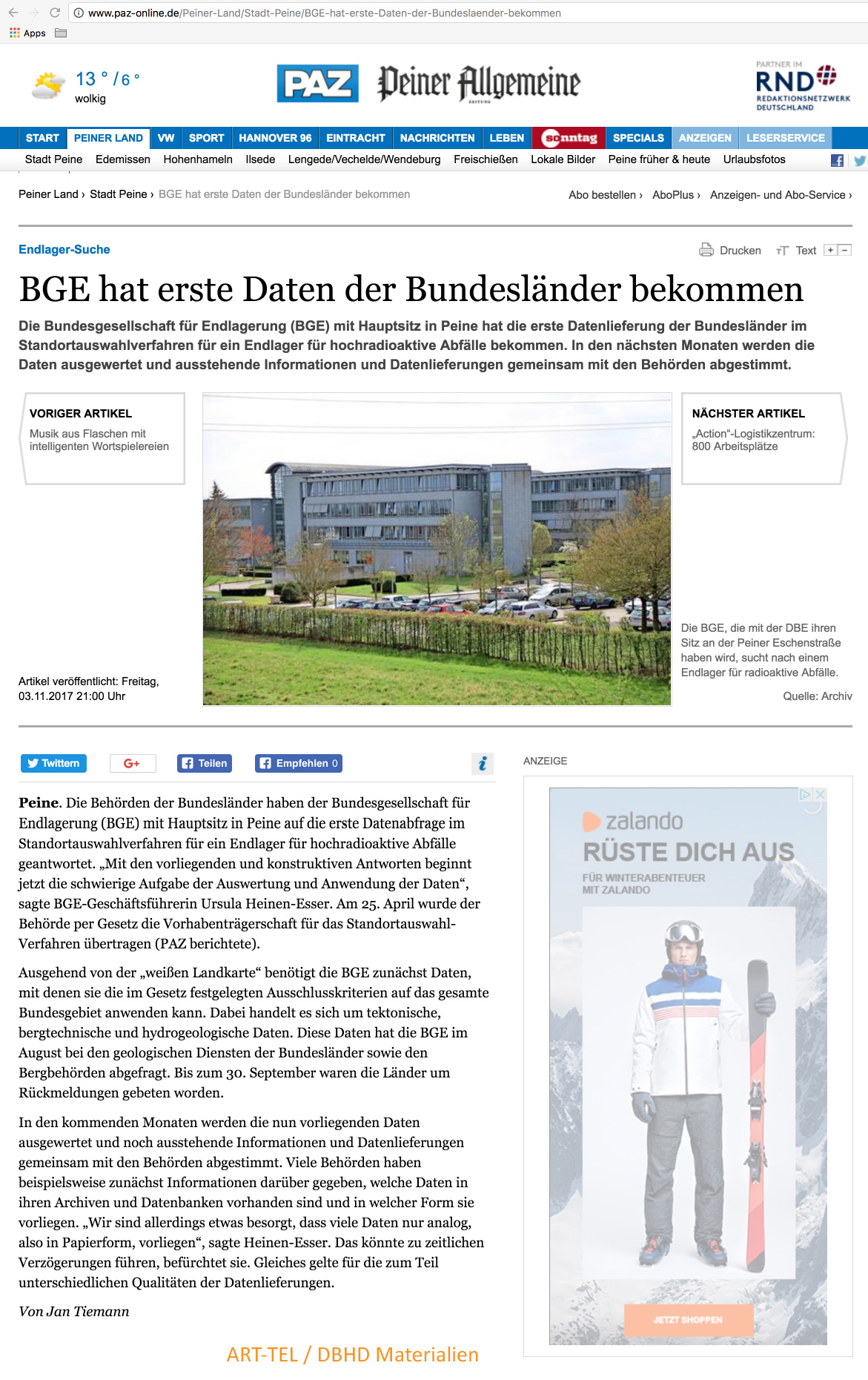

http://www.paz-online.de/Peiner-Land/Stadt-Peine/BGE-hat-erste-Daten-der-Bundeslaender-bekommen





Endlager-SucheBGE hat erste Daten der Bundesländer bekommen

Die Bundesgesellschaft für Endlagerung (BGE) mit Hauptsitz in Peine hat die erste Datenlieferung der Bundesländer im Standortauswahlverfahren für ein Endlager für hochradioaktive Abfälle bekommen. In den nächsten Monaten werden die Daten ausgewertet und ausstehende Informationen und Datenlieferungen gemeinsam mit den Behörden abgestimmt.



Peine. Die Behörden der Bundesländer haben der Bundesgesellschaft für Endlagerung (BGE) mit Hauptsitz in Peine auf die erste Datenabfrage im Standortauswahlverfahren für ein Endlager für hochradioaktive Abfälle geantwortet. „Mit den vorliegenden und konstruktiven Antworten beginnt jetzt die schwierige Aufgabe der Auswertung und Anwendung der Daten“, sagte BGE-Geschäftsführerin Ursula Heinen-Esser. Am 25. April wurde der Behörde per Gesetz die Vorhabenträgerschaft für das Standortauswahl-Verfahren übertragen (PAZ berichtete).

Ausgehend von der „weißen Landkarte“ benötigt die BGE zunächst Daten, mit denen sie die im Gesetz festgelegten Ausschlusskriterien auf das gesamte Bundesgebiet anwenden kann. Dabei handelt es sich um tektonische, bergtechnische und hydrogeologische Daten. Diese Daten hat die BGE im August bei den geologischen Diensten der Bundesländer sowie den Bergbehörden abgefragt. Bis zum 30. September waren die Länder um Rückmeldungen gebeten worden.



In den kommenden Monaten werden die nun vorliegenden Daten ausgewertet und noch ausstehende Informationen und Datenlieferungen gemeinsam mit den Behörden abgestimmt. Viele Behörden haben beispielsweise zunächst Informationen darüber gegeben, welche Daten in ihren Archiven und Datenbanken vorhanden sind und in welcher Form sie vorliegen. „Wir sind allerdings etwas besorgt, dass viele Daten nur analog, also in Papierform, vorliegen“, sagte Heinen-Esser. Das könnte zu zeitlichen Verzögerungen führen, befürchtet sie. Gleiches gelte für die zum Teil unterschiedlichen Qualitäten der Datenlieferungen.



Von Jan Tiemann





Ja gut so - ein erneuter Anfang ist gemacht. - Erste Geodaten ...

Die Geologischen Landesämter antworten auf den Brief der BGE

mit der Frage in welcher Form die Daten gesendet werden sollen.



hahahaha



ja - das Land der Vogonen - 1,5 Jahre nach Abschlussbereicht der

Kommission Endlagerung ist die BGE gegründet, hat einen Brief

geschrieben und eine Frage zurückerhalten.



Es ist in den Köpfen der Geologen - die müssen Sie mal einladen.

Geologe Herr Dr. Obst hatte eine digitale geologische Karte und

er hat Schichtverzeichnisse lesbar und digital versenden können.



Solche Daten muss man ja erst mal erstellen. Da müssen Schicht-

verzeichnisse gelesen und gezeichnet werden. Die Aufzeichnungen

der Geologen sind vielfältiger Art. - Die BGE hat Geo-Informatiker.



In ArchiCAD kann man das CAD vorbereiten und .pdf's erstellen.

Zur Einbindung in Dokumentation braucht es Bilder. - Photoshop

kann .pdf öffnen > Bilder erstellen. Oder Bildschirmfotos auch im

Photoshop zusammenbauen. - Ohne Vorschaubilder geht es nicht.



Sie müssen zu den Landesämtern hinfahren - damit die überhaupt

etwas rausgeben müssen Sie es auch zuerst kopieren. Generell ist

die Stimmung eher. Landesgeologe ist Landesgeologe Umweltamt.



Ing. Goebel kann Datenaufbereitung leisten ...



Es gibt eh keine 50 Tiefbohrungen in Deutschland die enlagerfähige

Tiefen erreicht haben. Die Tiefstbohrungen sind gut dokumentiert.

Alles Andere steckt in den Köpfen der Geologen ...

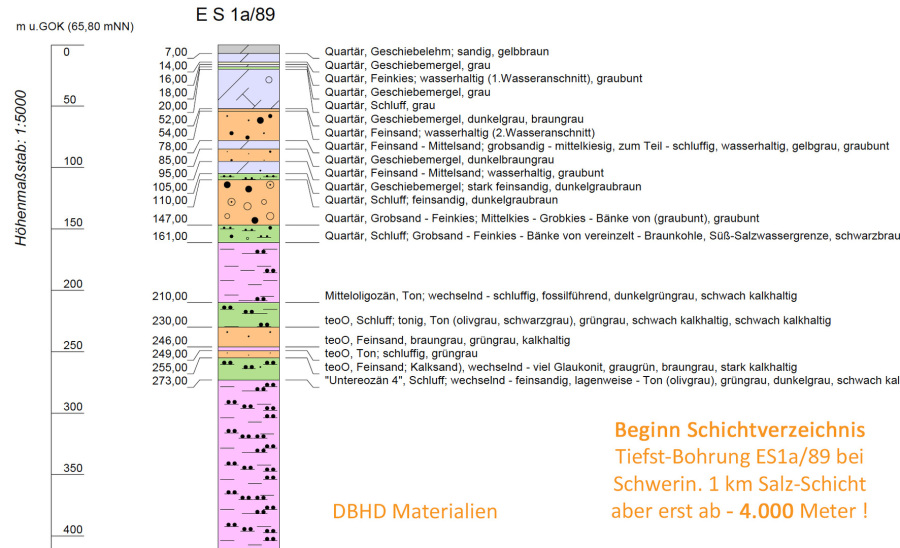

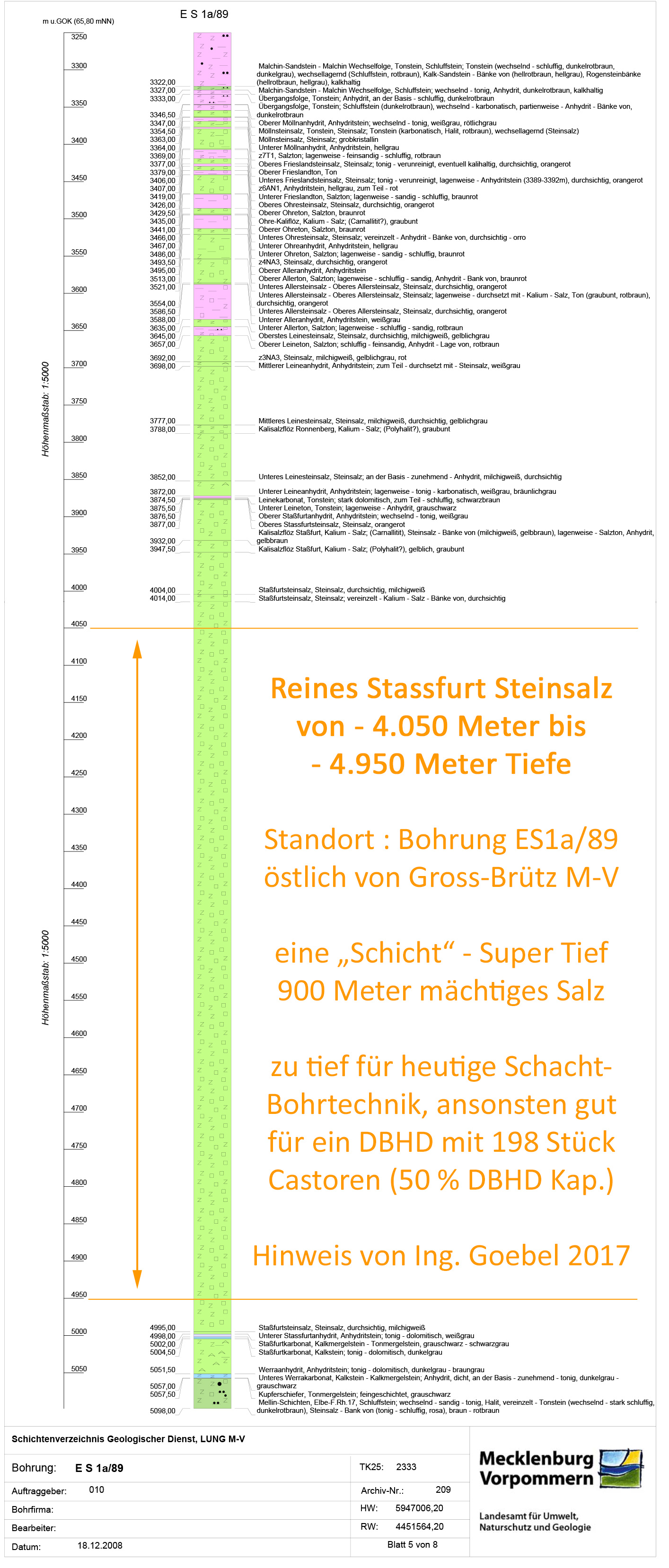

oben / Vorschaubild wie ein Schicht-Verzeichnis beginnt



mitte / vollständiges Schichtverzeichnis über 5.500 Meter



unten / Auszug aus dem Schichtverzeichnis weil nördlich

von Schwerin der Zechstein über 1.000 m. mächtig ist !!!



Aber mit Top -4.000 und Bottom -5.000 Meter liegt das

gute Stassfurt-Steinsalz zu tief. Mit Bohrtechnik nicht zu

erreichen - ansonsten ja ein 1a Standort für ein DBHD ...















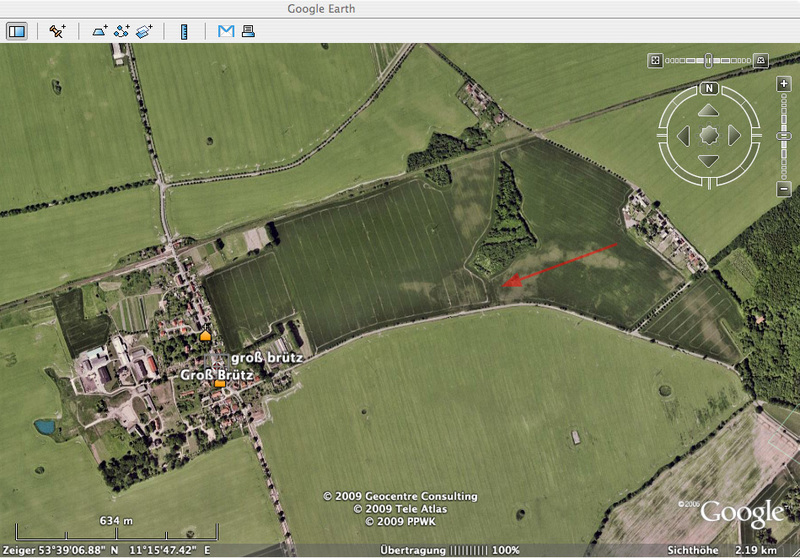

und wenn der Vorhabensträger auch noch halbwegs

beschreiben kann wo die Bohrung stattgefunden hat

und Zeitzeugen vor Ort dazu befragt hat - dann ist

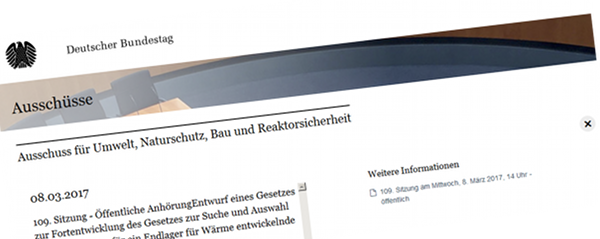

es eine Information - Die Bundestags-Entscheidung

braucht eine nachvollziehbare Informations-Basis ...

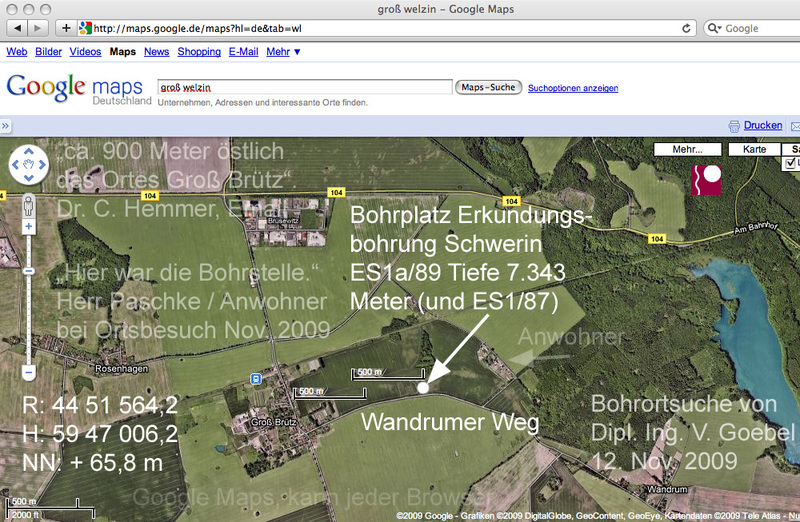

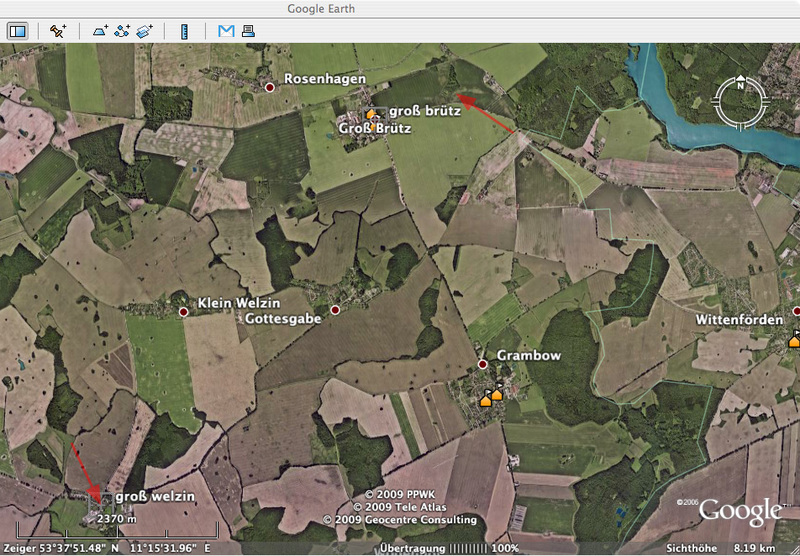

Südlich Kröpelin ist die Steinsalz-Schicht.



Dort ist das Salz-Top bei -2.000 Meter und die

Schicht mit 1.600 Meter eine "Super-Geologie".



Bis ca. 3.650 Meter kann man mit der SBM gut

bohren - aber eben nicht viel tiefer - realistisch

bleiben. - Zeit die SBM zu kaufen und eine tiefe

Probebohrung zu machen. Die Maschine gibt es

in detaillierten Bauplänen - aber noch ist nichts

bewiesen - Ja, wir machen mit der SBM mal eine

Probebohrung und dann kann man die Maschine

verbessern. - Probebohrung mit der SBM machen.



An welchem Ort kann die BGE GmbH eine Probe-

bohrung machen um eine Schacht-Bohr-Maschine

neuster Bauart erstmalig im Vortrieb zu testen ?

Es ist auch von Bedeutung wie die SBM das Salz

zu bohren versteht - also eine Steinsalz Geologie.

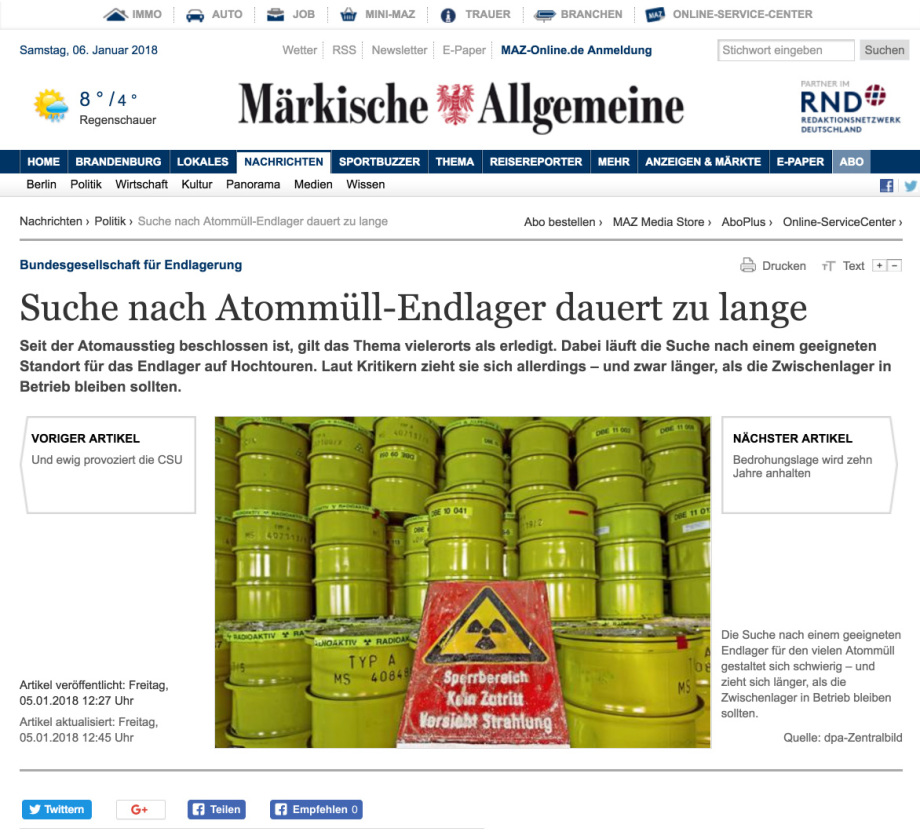

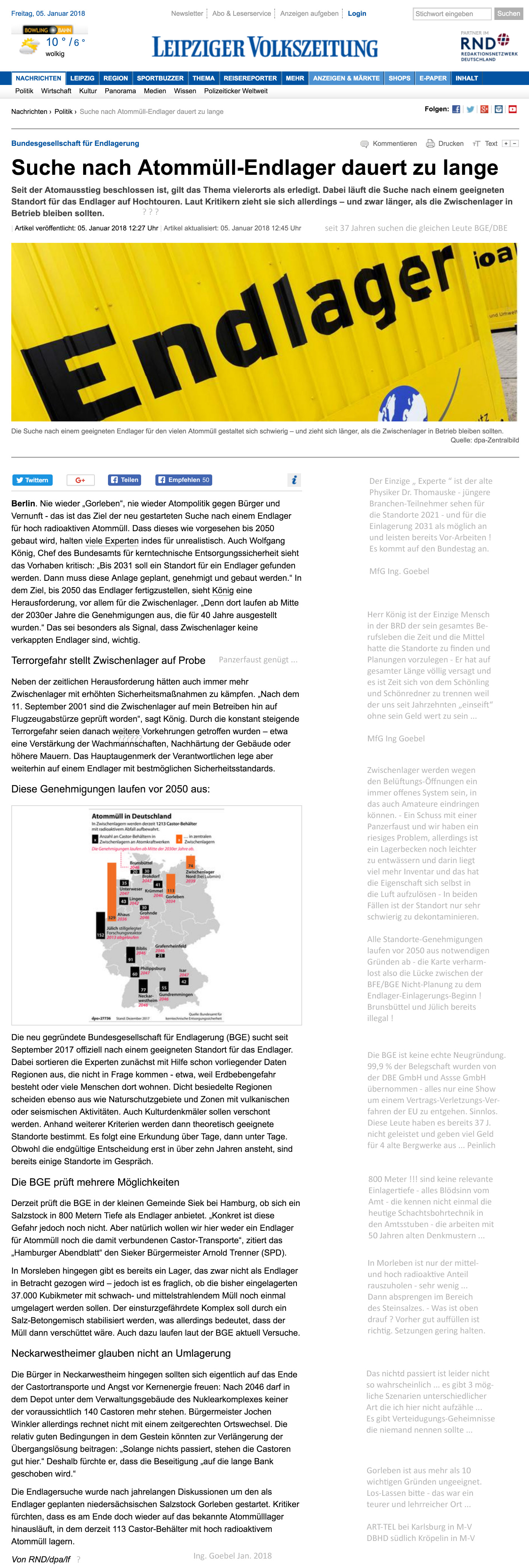

Bundesgesellschaft wertet erste Daten für Endlagersuche aus



SALZGITTER  Experten halten den Zeitplan bis 2031 für illusorisch.



03.11.2017 - 19:21 Uhr



. Die Bundesgesellschaft für Endlagerung (BGE) hat mit der Suche nach einer Lagerstätte für hochradioaktiven Atommüll begonnen. In einem ersten Schritt sollen alle denkbaren Standorte ermittelt werden, die keinesfalls als Endlager infrage kämen, teilte die BGE am Freitag in Salzgitter mit. ...



Quelle : Braunschweiger Zeitung

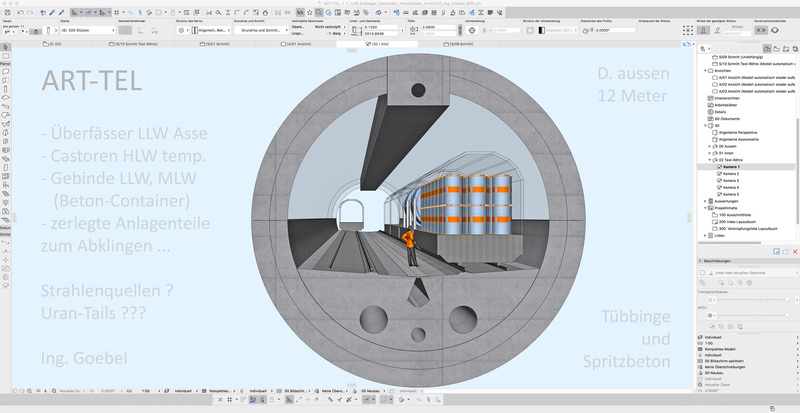

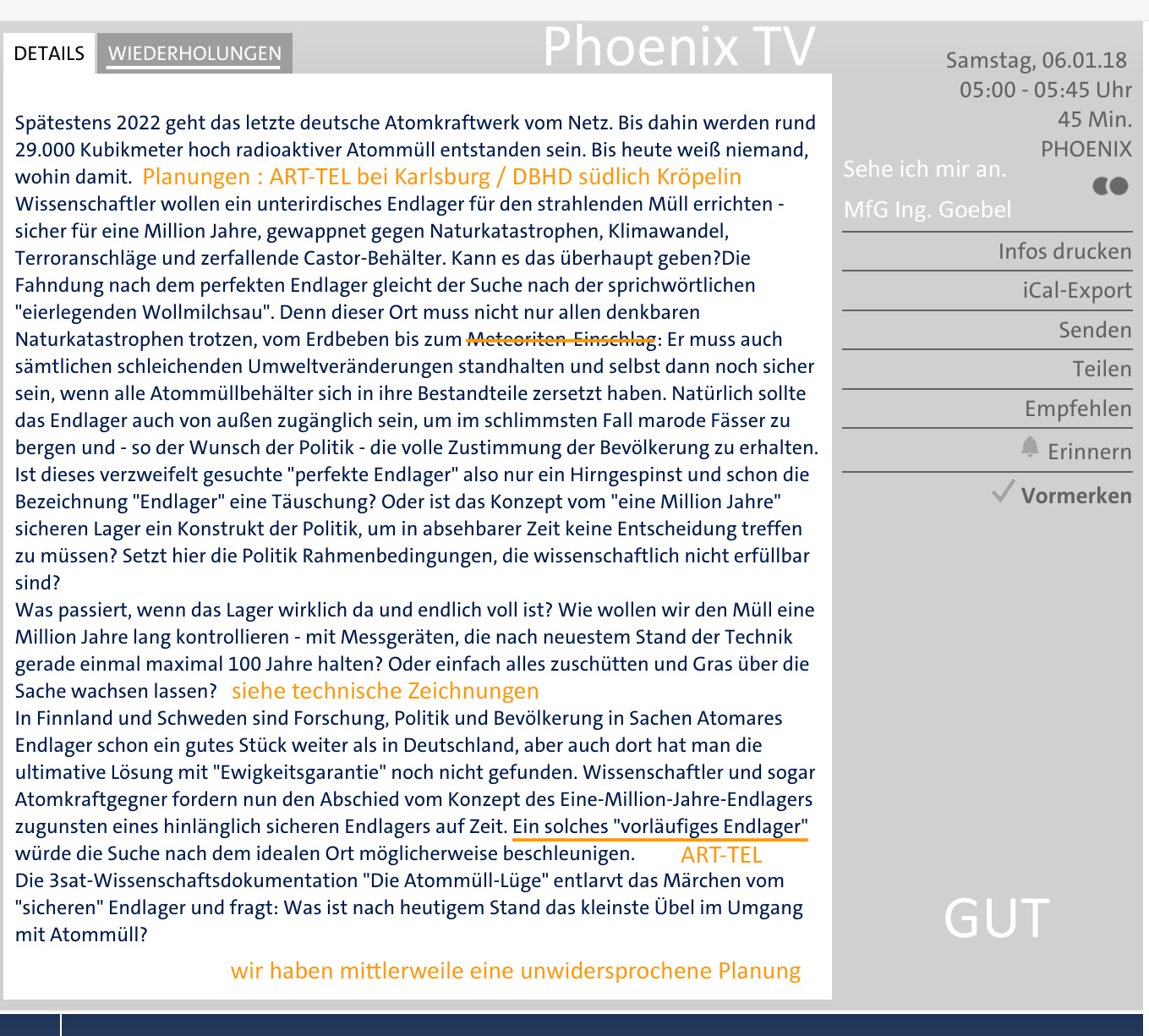

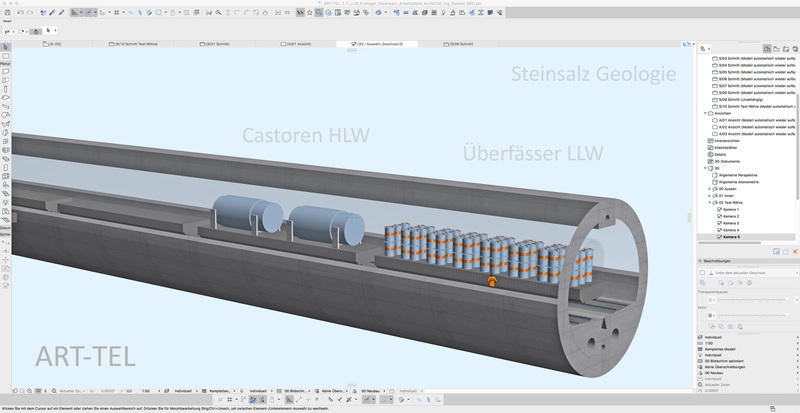

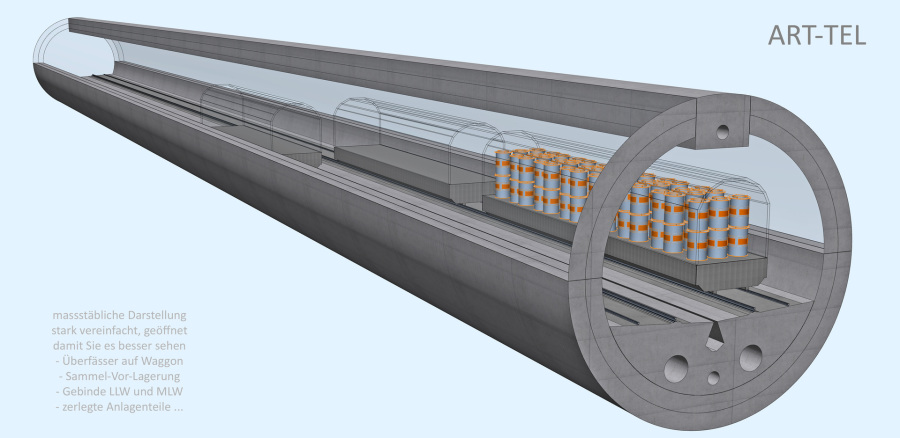

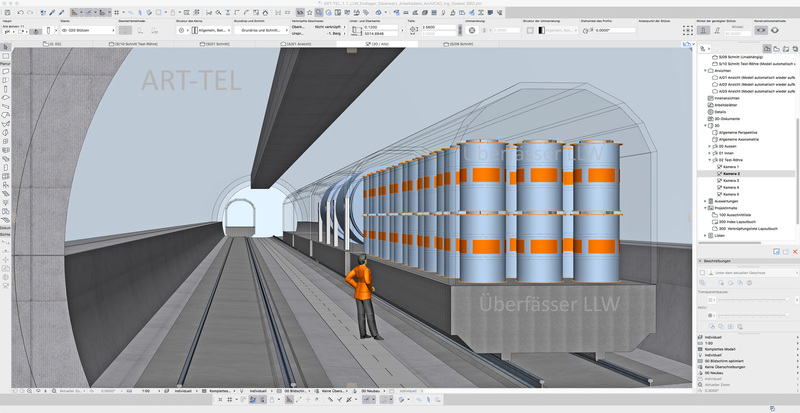

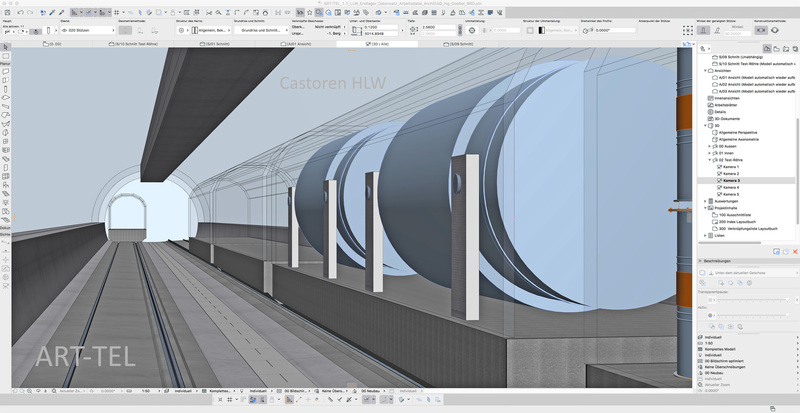

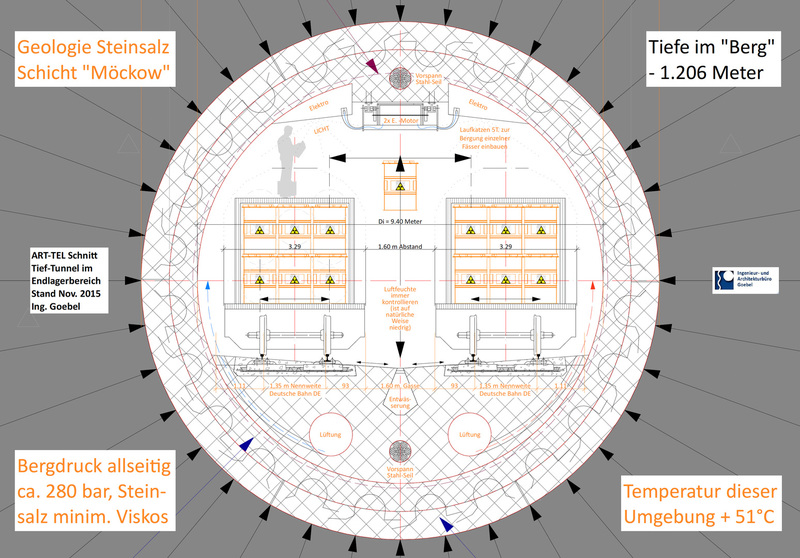

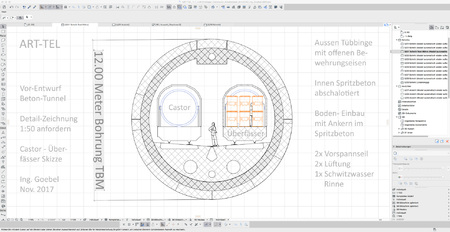

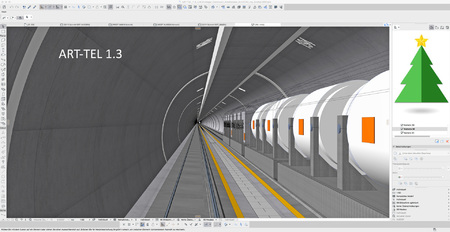

im ART-TEL geht es auch voran - Überfässer auf Waggons drin

- Sammel-Vor-Lagerung von Castoren kommt noch - dann die

LLW und MLW Gebinde - dann die zerlegten Anlagenteile aus

dem Rückbau - ART-TEL das Volumen Endlager zum Abklingen

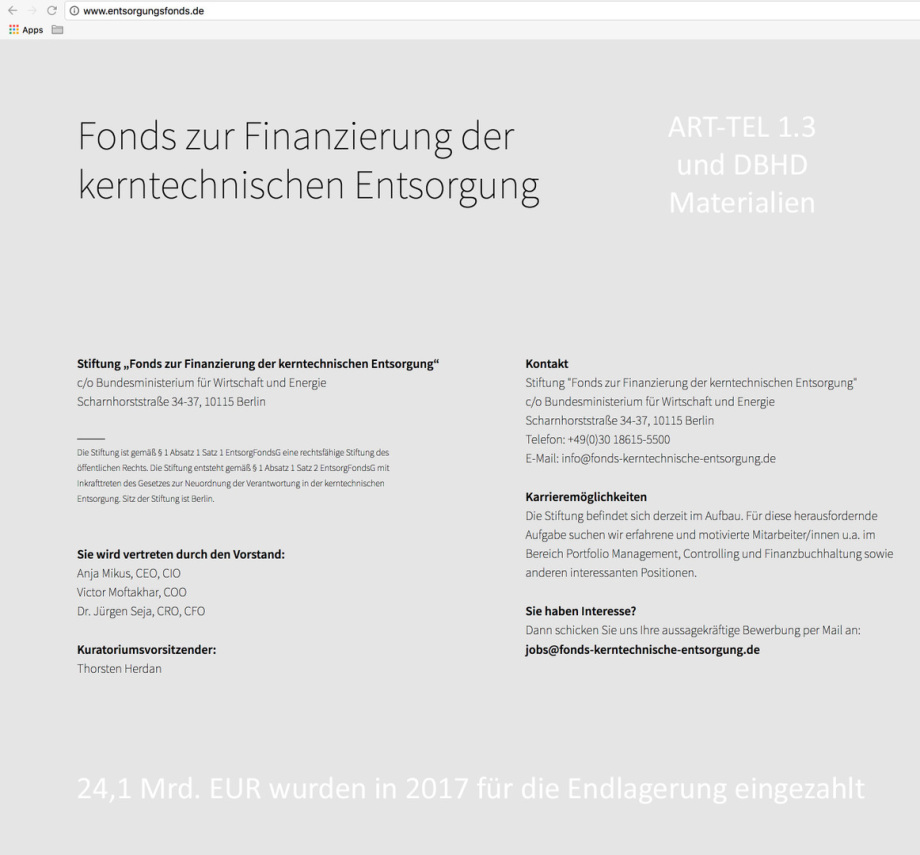

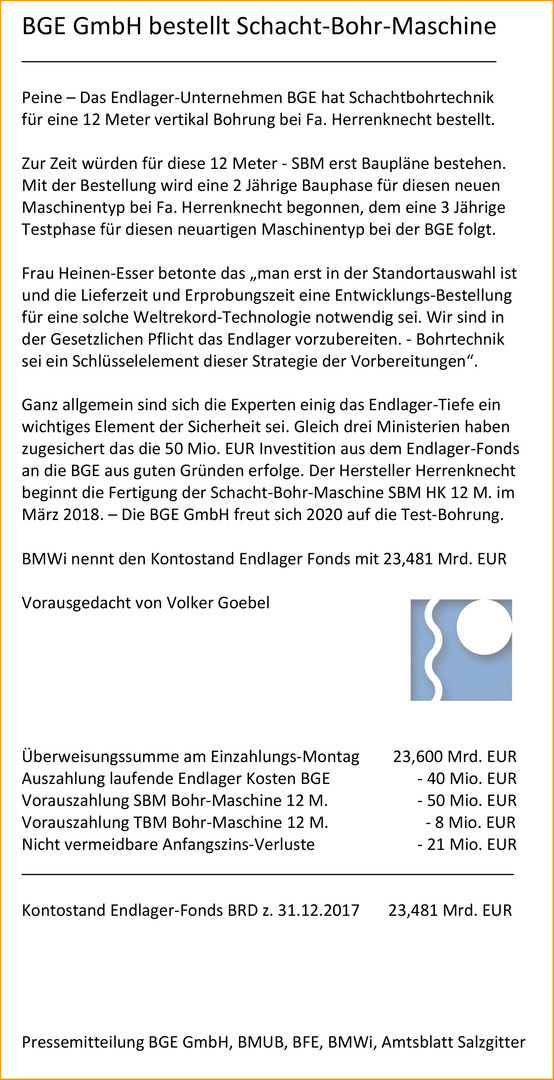

Kontostand Endlager-Fonds BRD

zum 31.12.2017 = 23,481 Mrd. EUR



Annahme Ing. Goebel / Mitte November 2017















Sie sind auf Seite 32 - Hier weiter zu Seite 33 - ART-TEL Prinzip

Kontakt



++41 (0) 79 424 61 48

Büro : Schnabelweg 15

8832 Wilen b. Wollerau

Kanton Schwyz / CH



Mittwoch, 13. Dez. 2017



info@ing-goebel.ch



Volker Goebel



Architekt / Kalkulator

Dipl.-Ing. / Bauleiter

Endlager-Fachplaner
