Arbeitsprobe zur Ausführungs-Planung - Beispiel A Tiny Mobile House

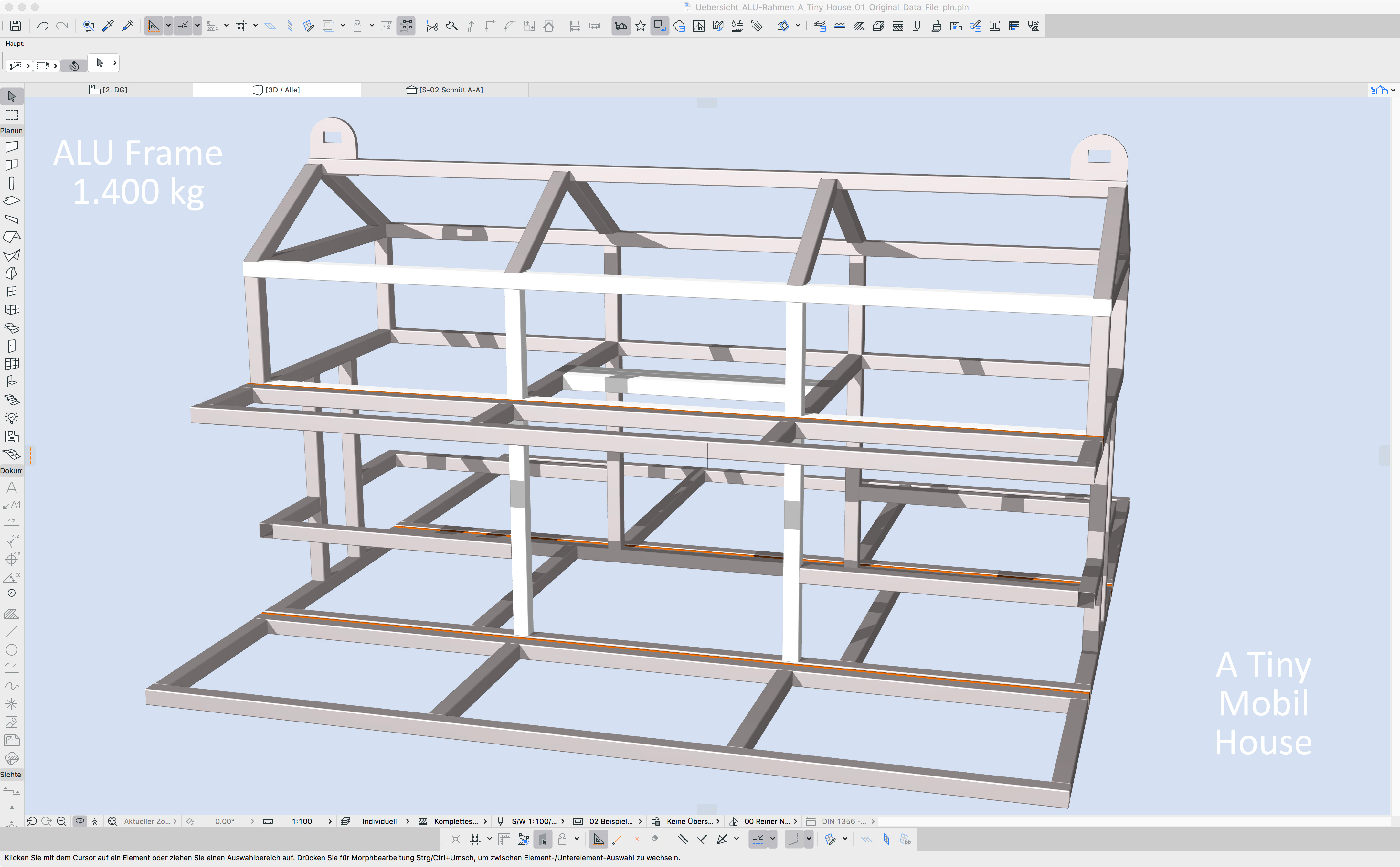

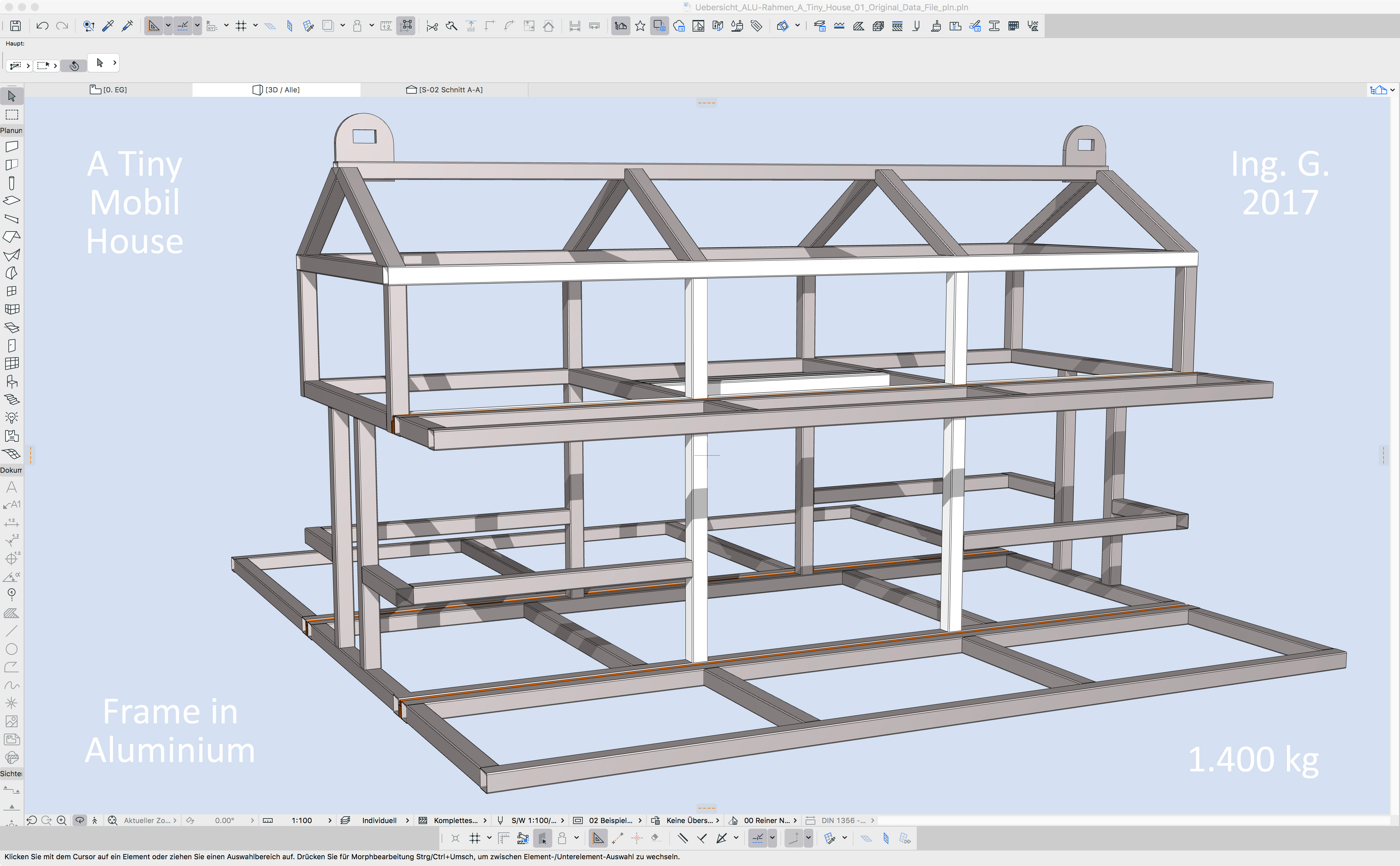

Der Stahl-Rahmen war zu schwer. Der Aluminium Rahmen wiegt nur ca.

1.400 kg (plus Wände, plus Mobiliar ...) - Der Helikopter hebt 5.000 kg.

The steel-frame was too heavy. The Aluminium Frame weights 1.400 kg

(plus wall material and furniture and ...) Swiss Helicopter lifts 5.000 kg.

Only the Sikorsky Sky Crade can lift up more https://www.facebook.com/CivilEngDis/videos/1457957637582760/

Die Möglichkeit eine Luft-Verladbaren-Klein-Wohngebäudes ist zu prüfen.

Das kann bei gelingen ein interessantes Nischen Produkt für Schwyz sein.

Für mich eine Übung um mein Können als Metallbaumeister, Architekt &

Dipl.-Ing. unter Beweis zu stellen. Innovative Produkt Knobelei Schweiz.

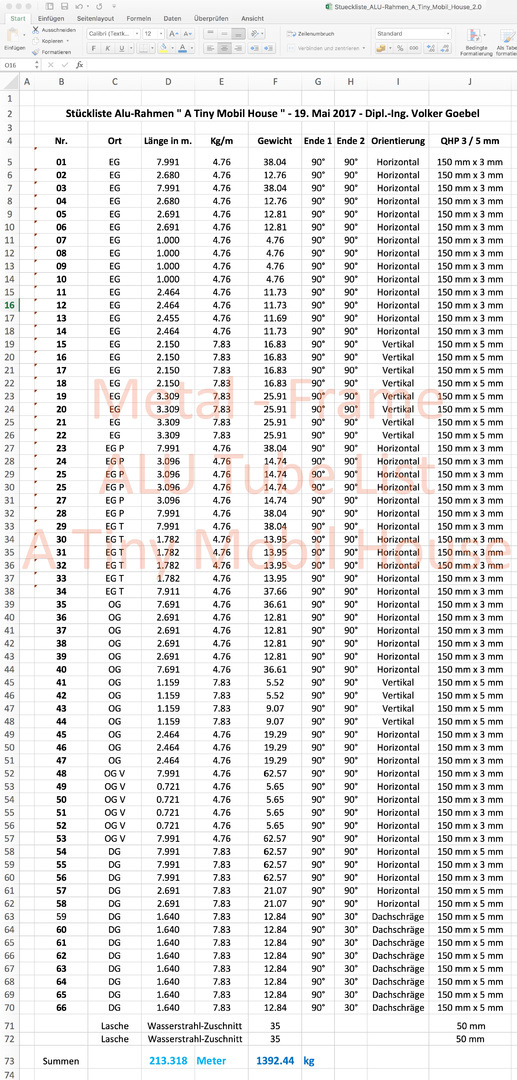

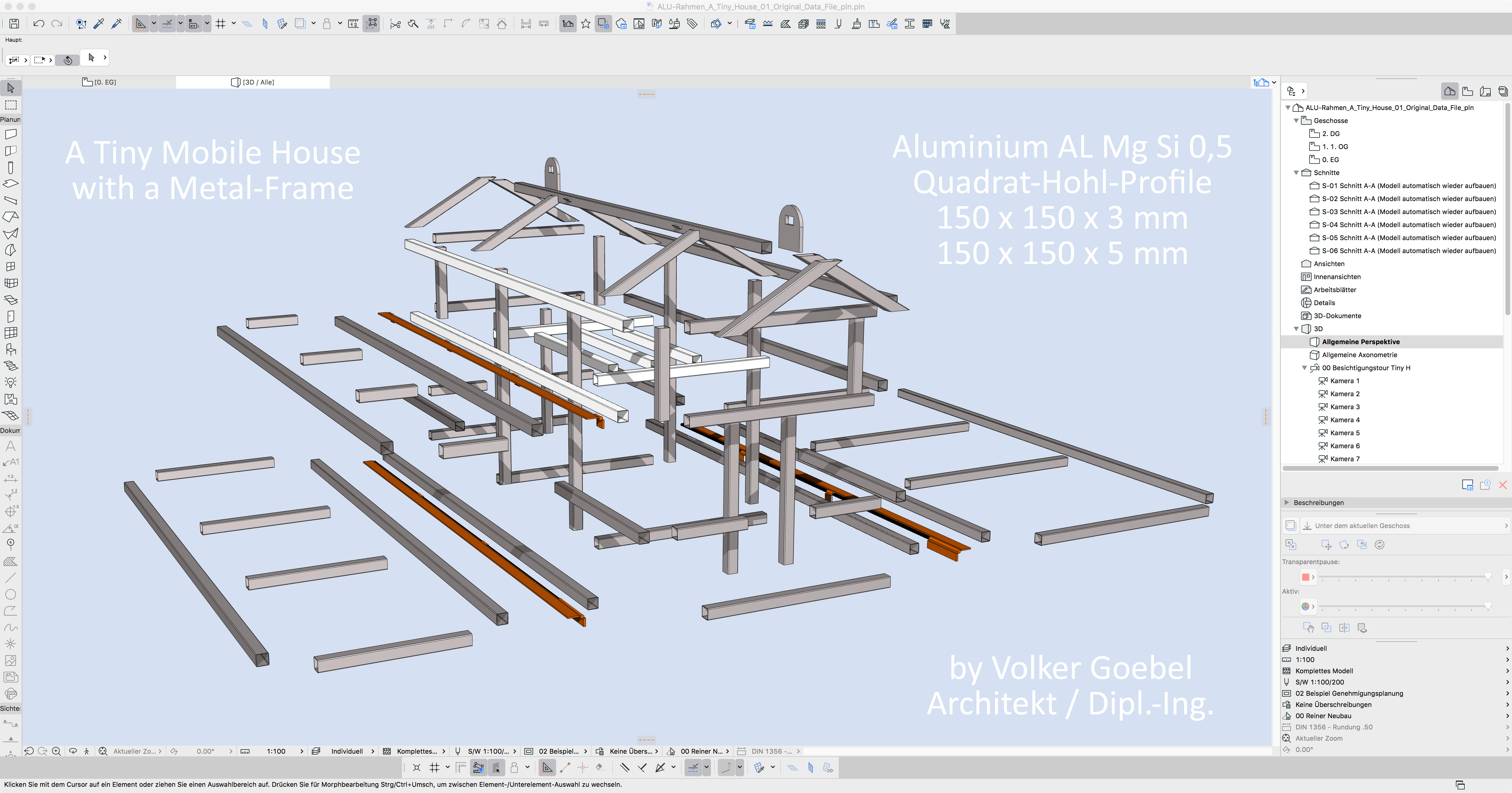

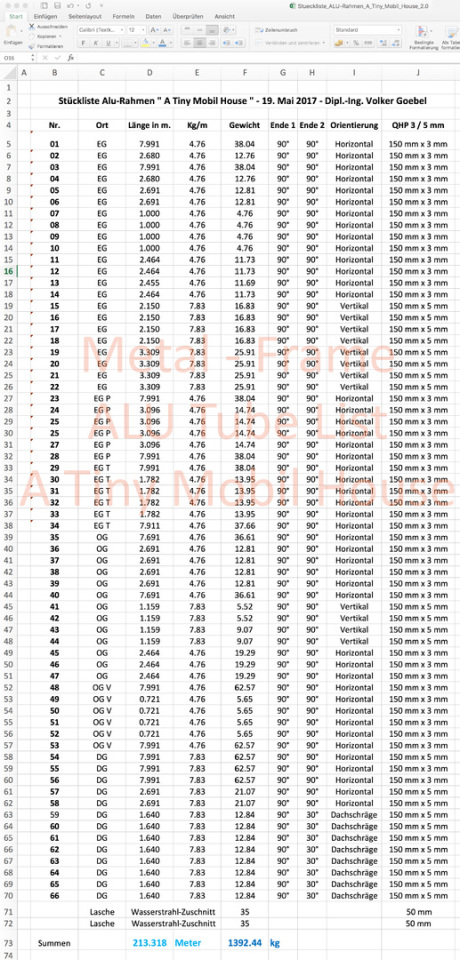

Die 66 Zuschnitte für den ALU Rahmen kosten Netto 11.397 SFr

Dazu kommen die Schweiss-Arbeiten und die 3 Scharnierbänder

Die beiden 50 mm Alu-Laschen sind " Wasserstrahl-Zuschnitte "

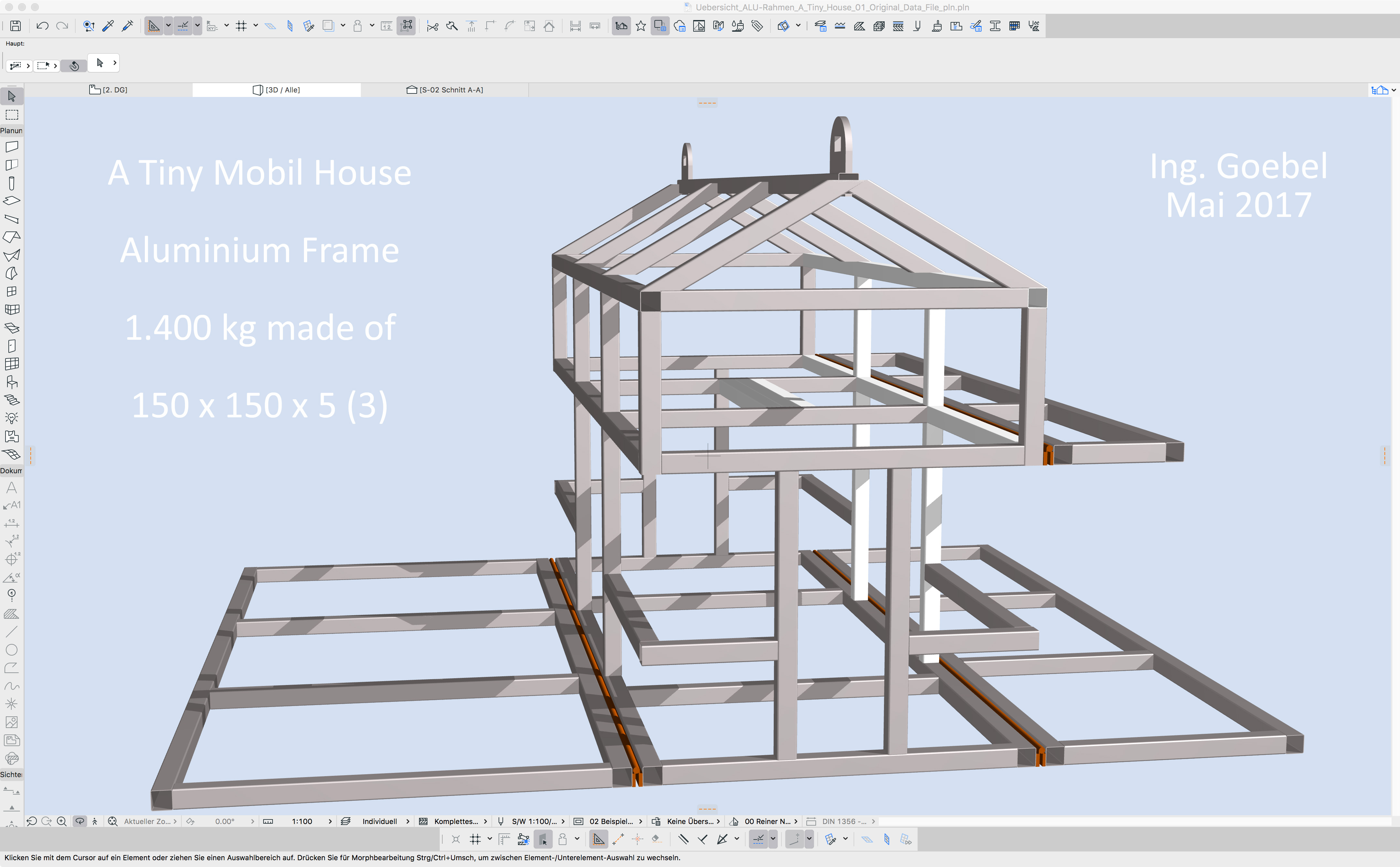

Ein Rahmen-Gewicht von nur ca. 1.400 kg lässt viel Gewicht für

die Dämmung, Verkleidungen und Möbel. - Max. 5.000 kg Helik.

Wer mit-knobeln oder prüfen will, ist herzlich eingeladen. ArchiCAD kann

man kostenlos downloaden und sich alles genau ansehen. Wer ArchiCAD

20 hat, kann also vom Original Datensatz aus selber weiterentwickeln ...

For architect Daniel from Leiden / Netherlands living in Ireland : here :

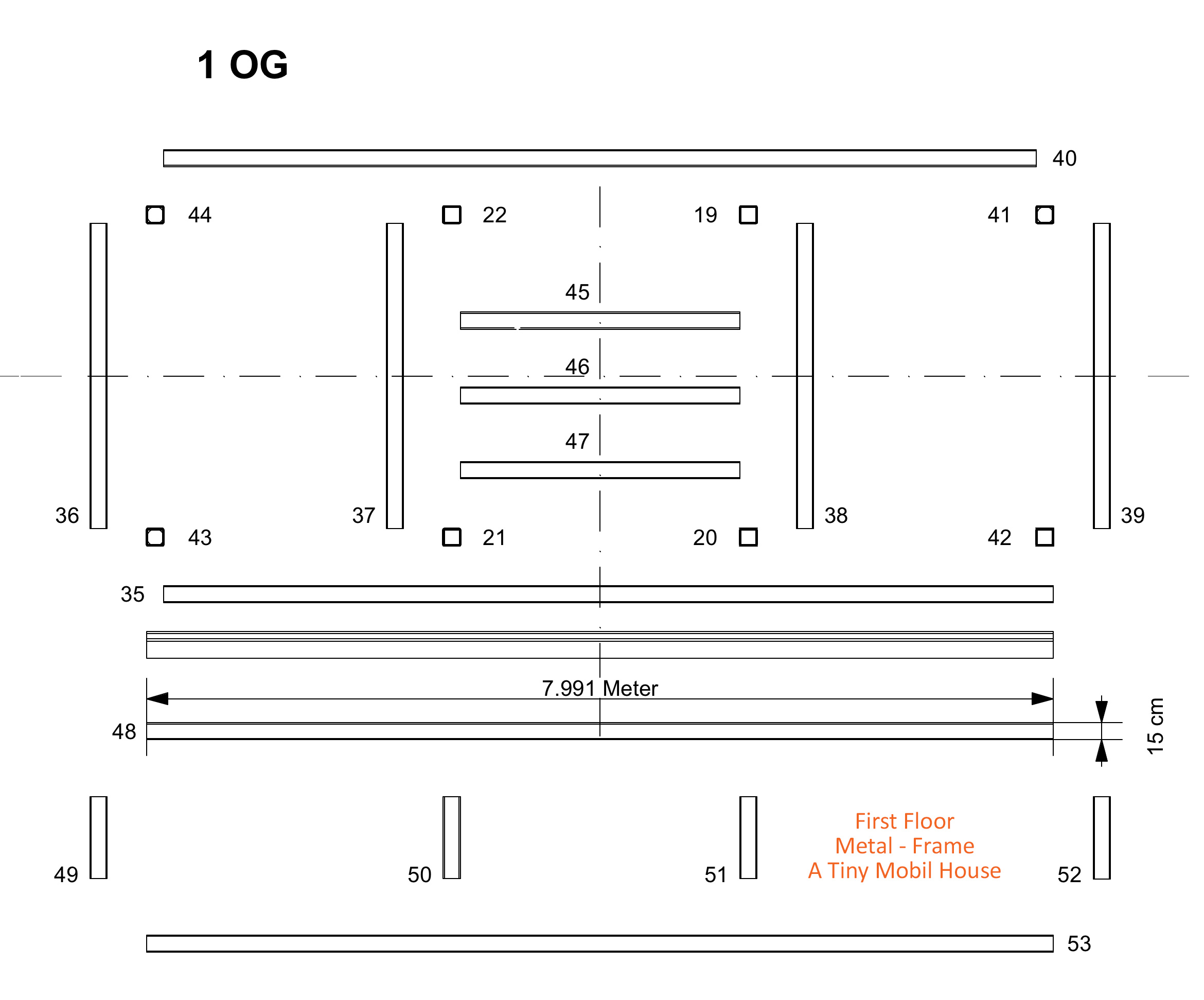

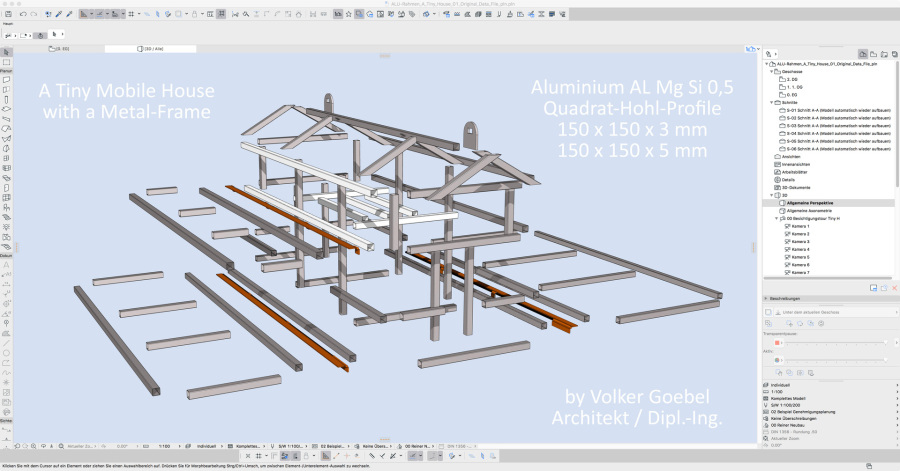

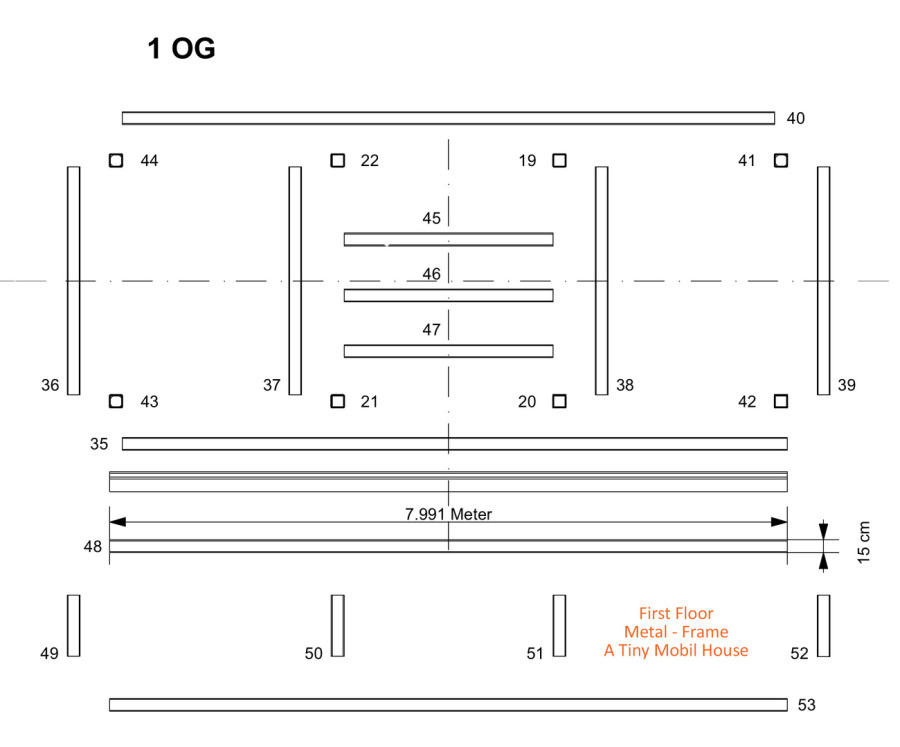

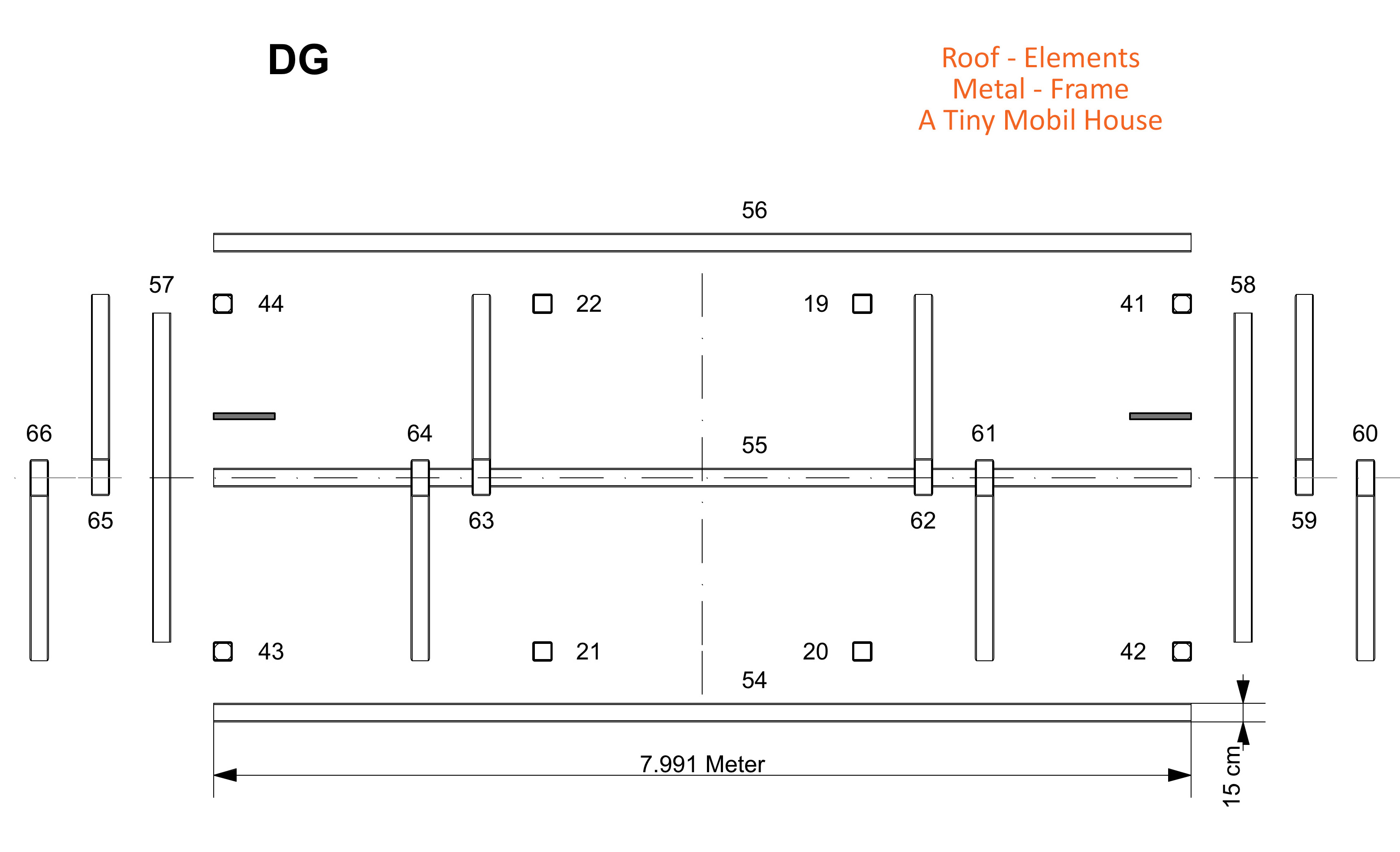

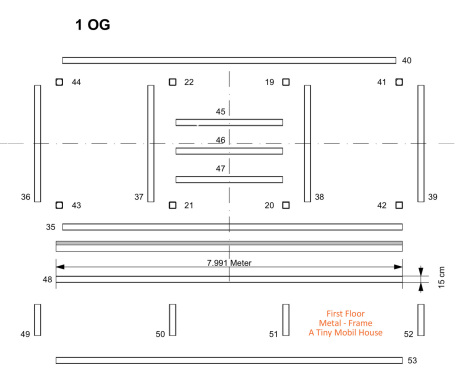

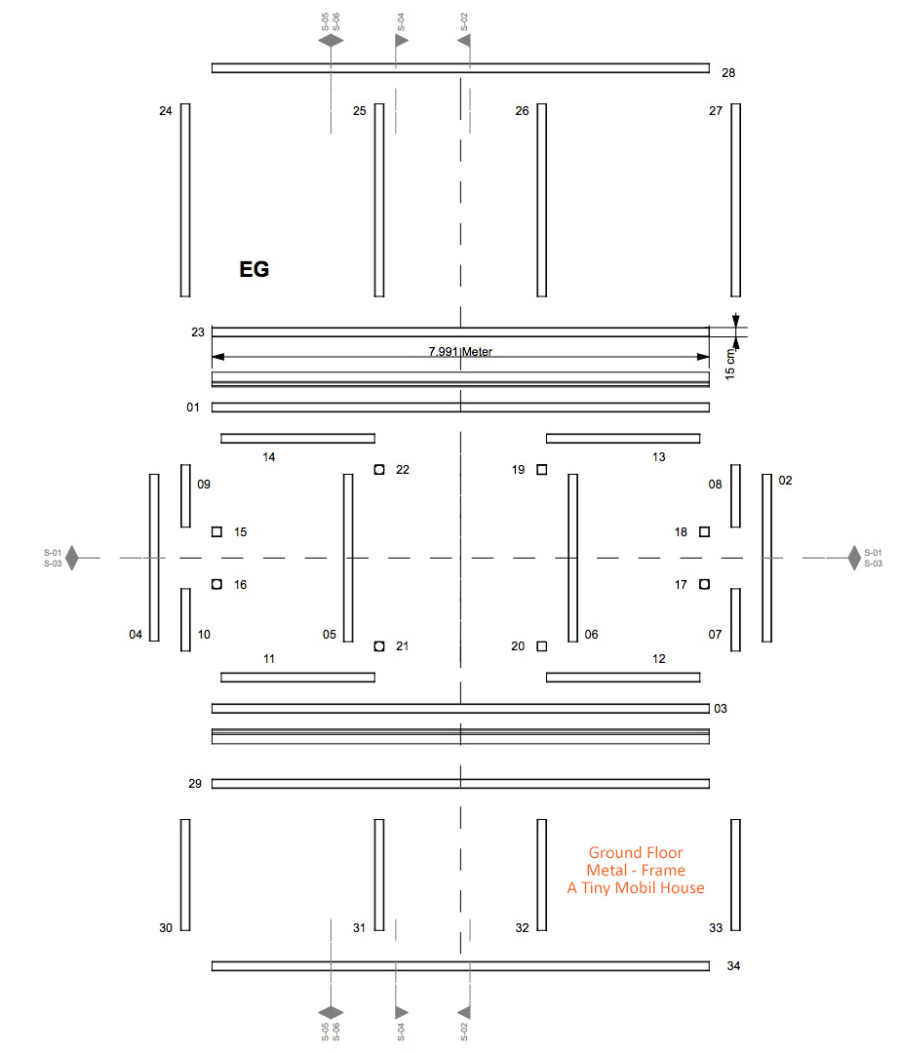

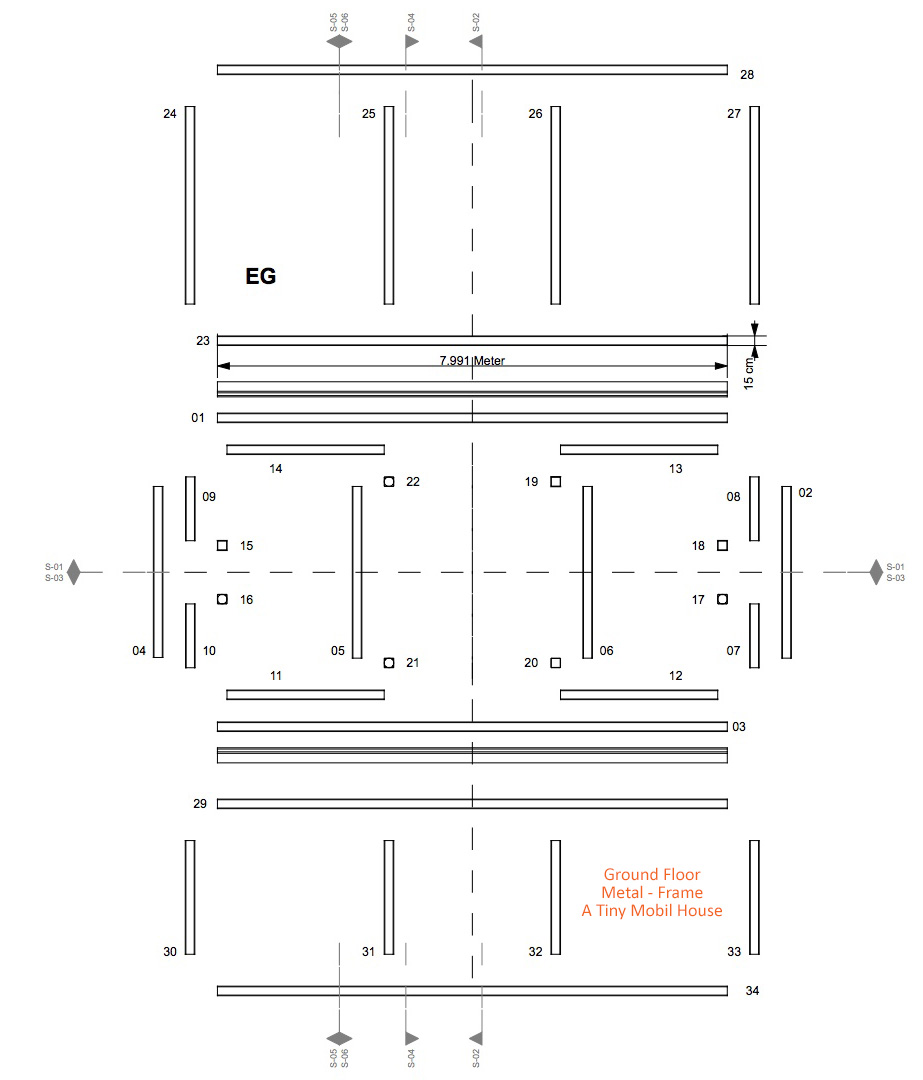

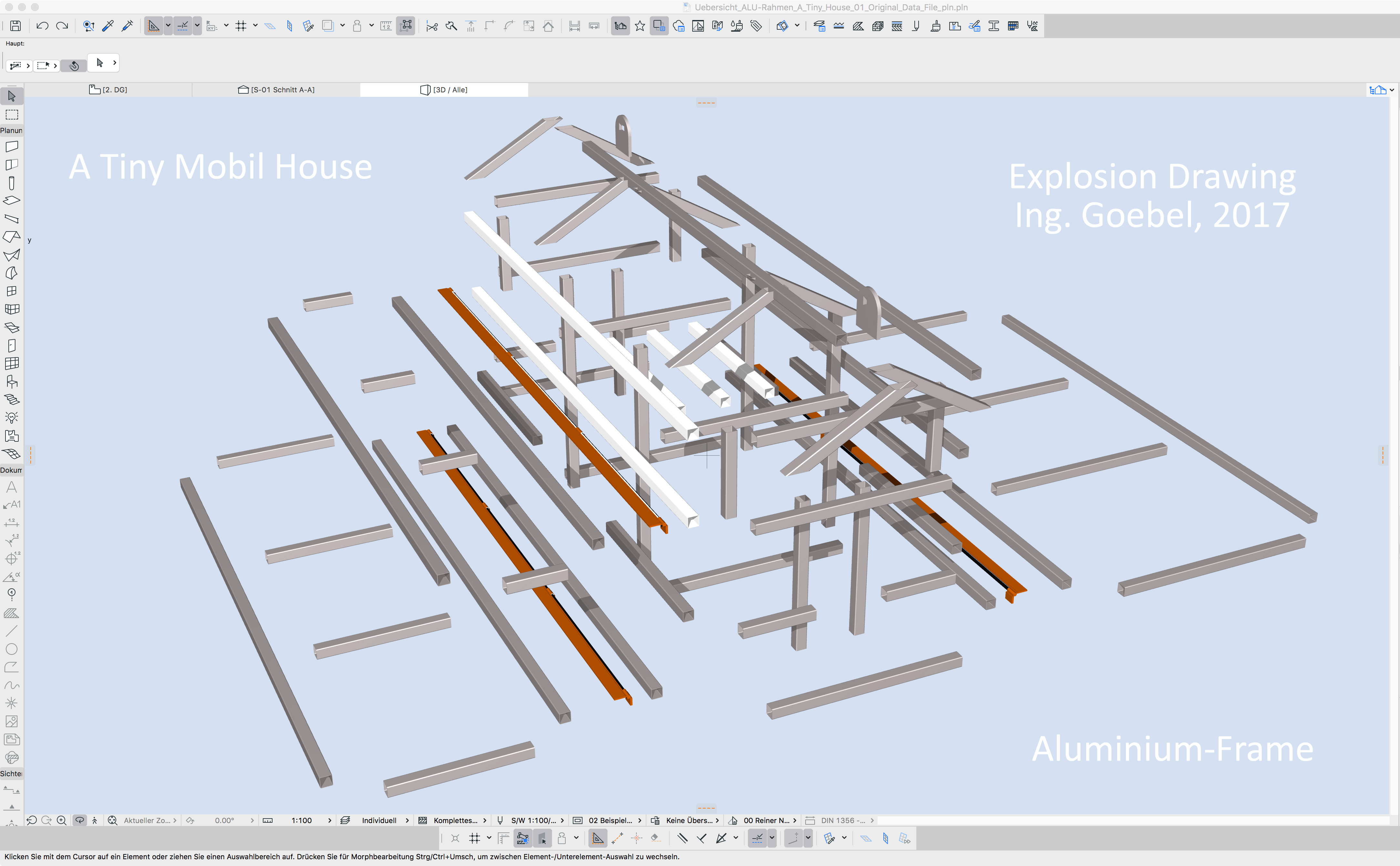

Die Draufsicht der Explosions-Zeichnung erlaubt eine Zuordnung der

einzelnen Quadrat-Hohl-Profile zu der Stückliste. (siehe Nummern)

Numbers refer to the positions in the list of tube - see .xlsx above

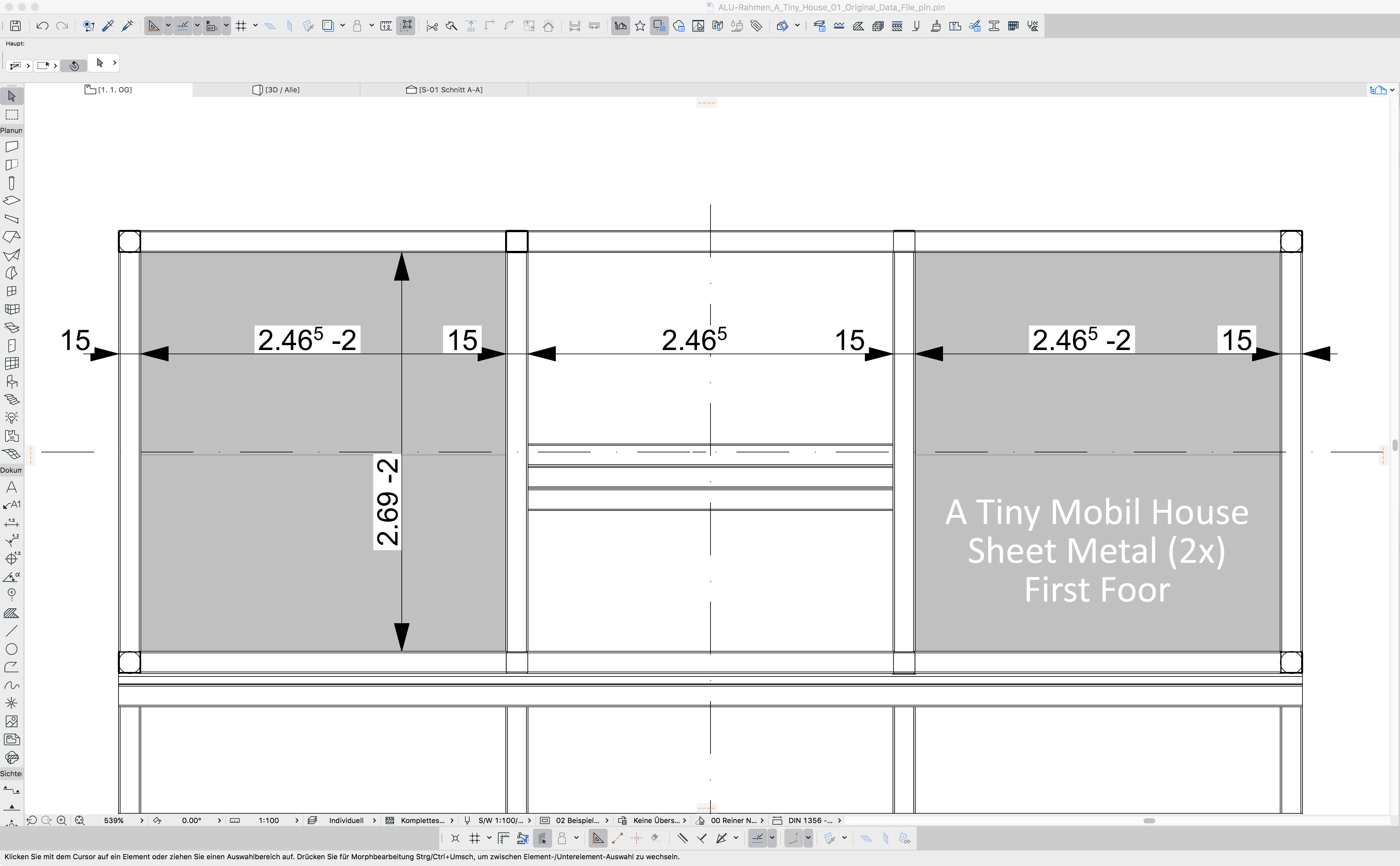

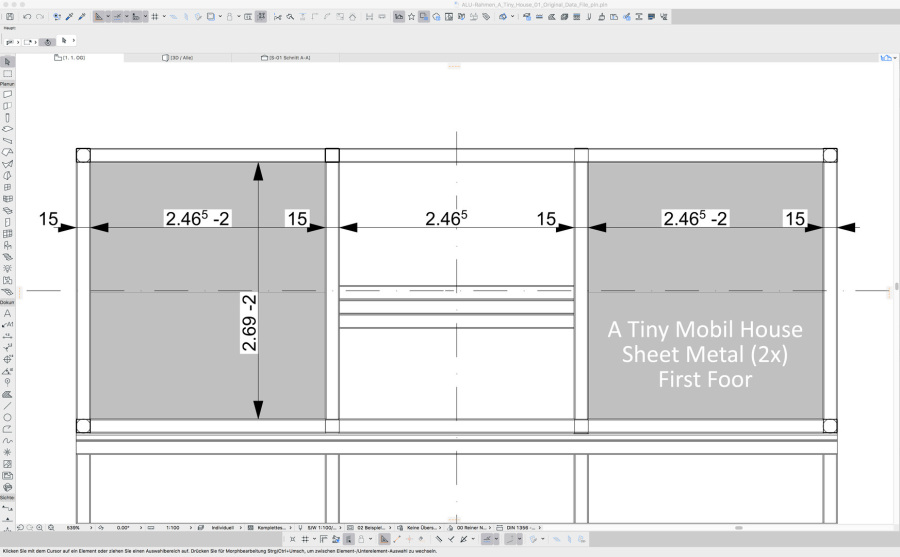

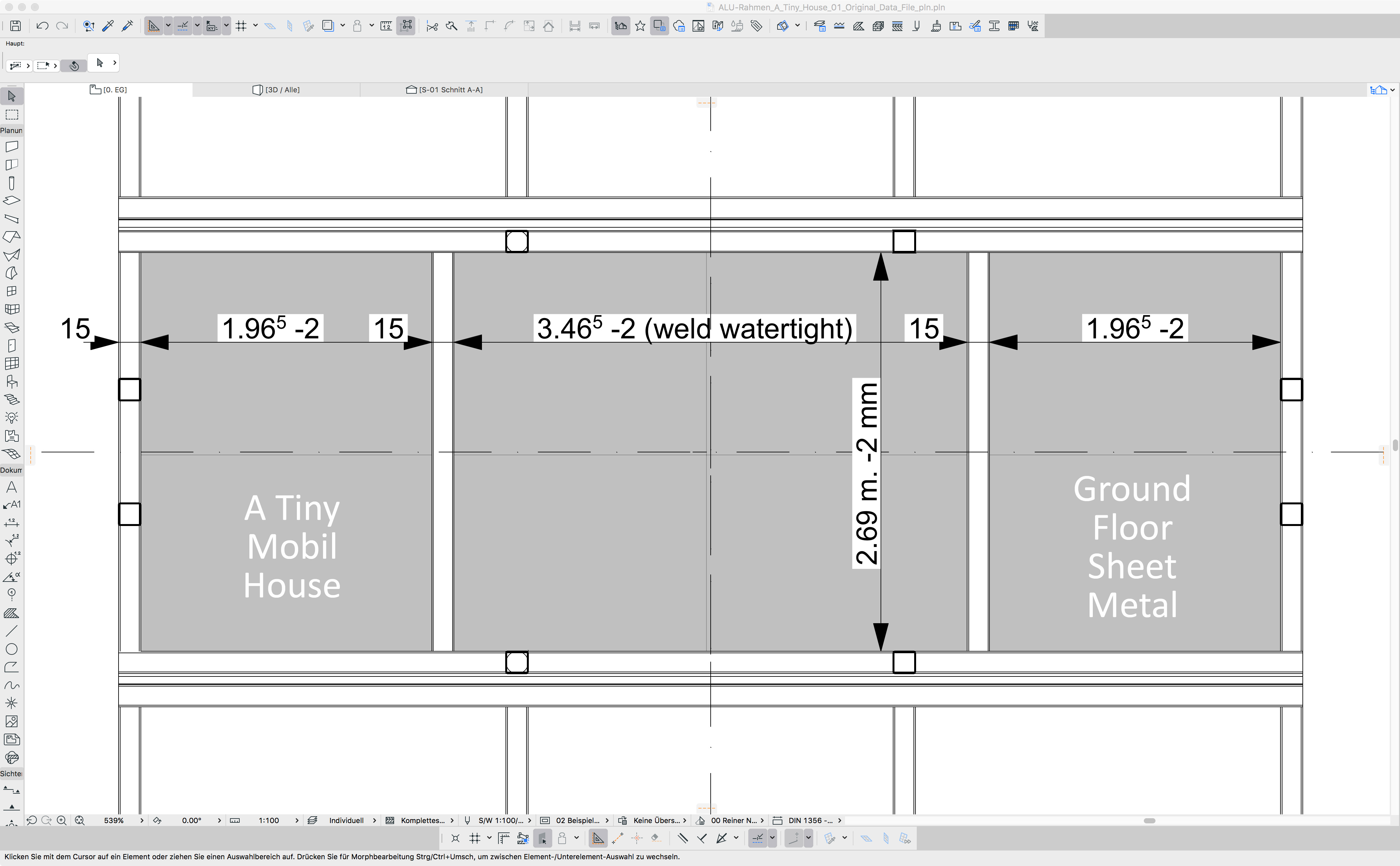

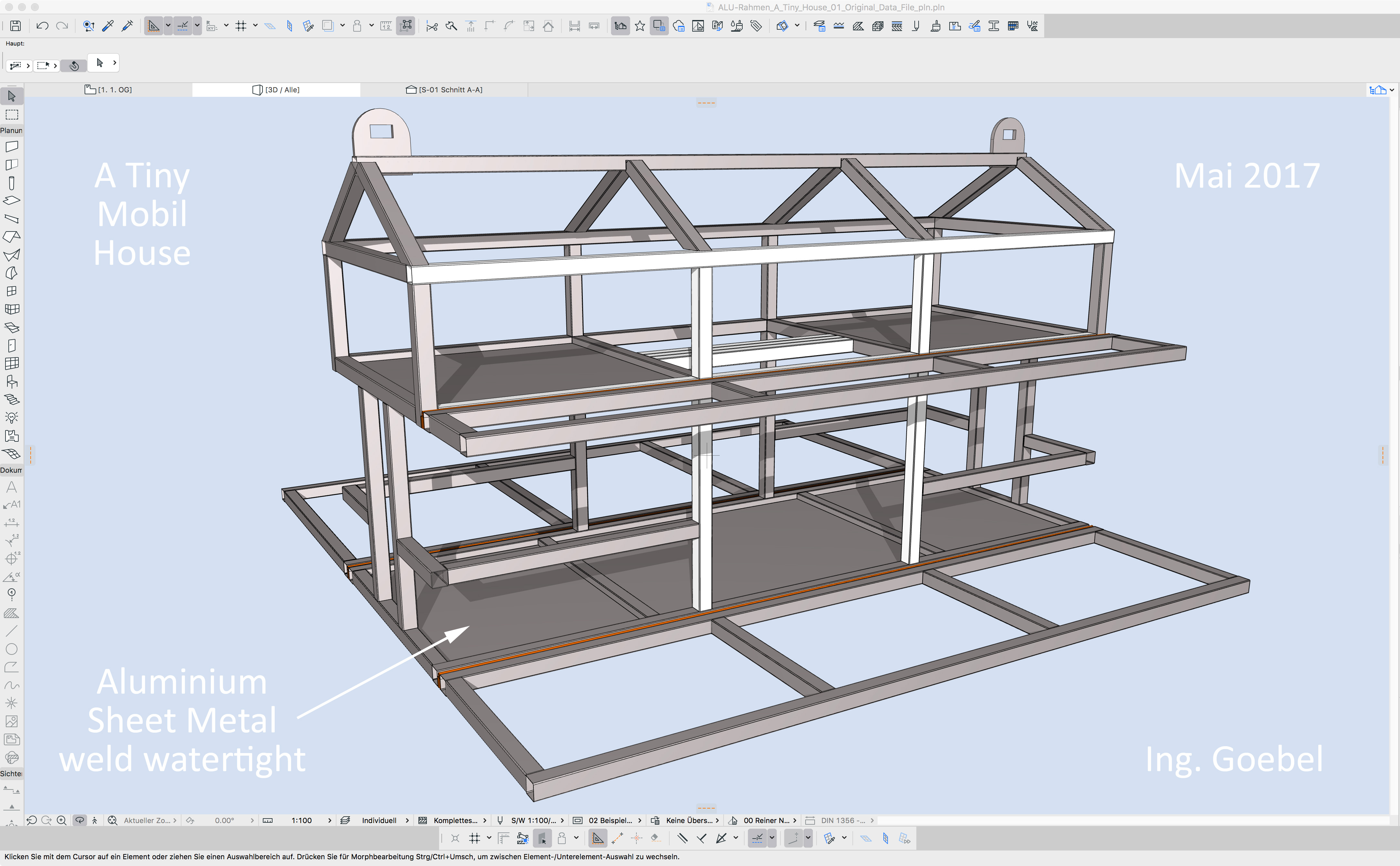

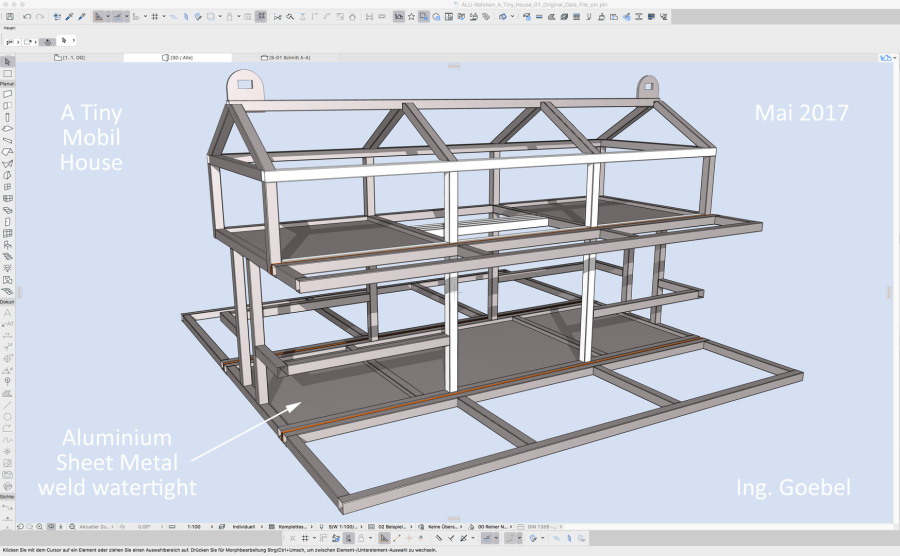

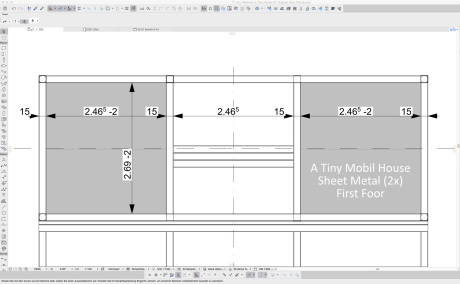

Bitte 5 tragende Boden aus 4 mm Blech einschweissen, die 3 Böden

im EG sind "wasserdicht" zu verschweissen. (Farb-Eindring-Prüfung)

There is 5 sheet metal floors to weld in. They carry your weight and

make sure you weld the 3 sheets in ground floor waterthight. Test !

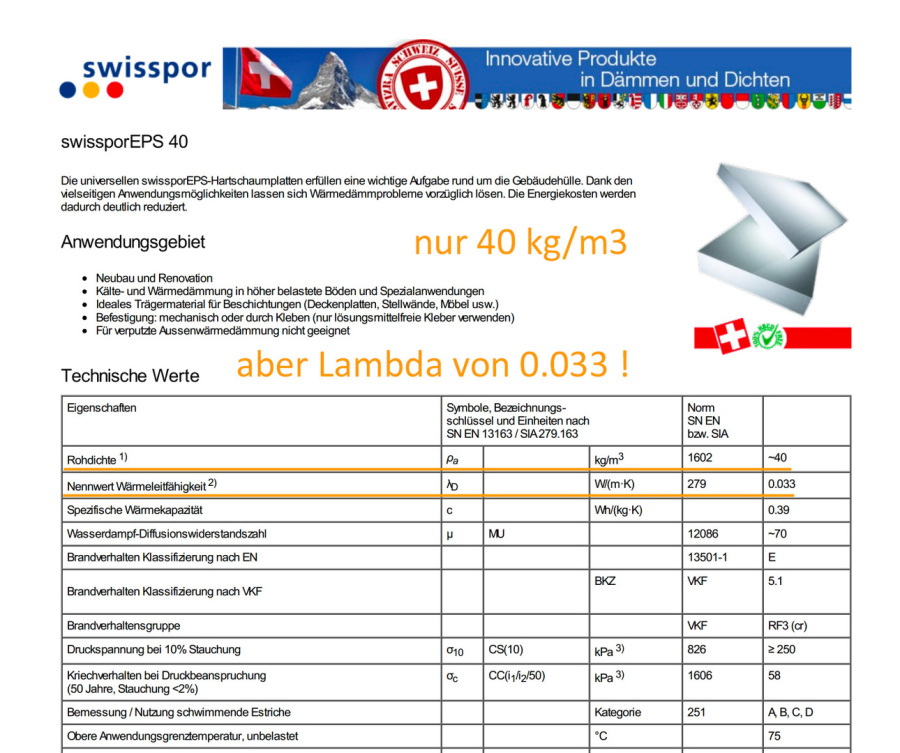

Bei der Wärmedämmung kommt es sehr auf das Gewicht an !

Ein Kubikmeter EPS 40 (Styropor) wiegt nur 40 Kg !!! Aber leistet

einen Lambda Wert von 0.033 W/m2xK - Ein Klassiker von Swisspor

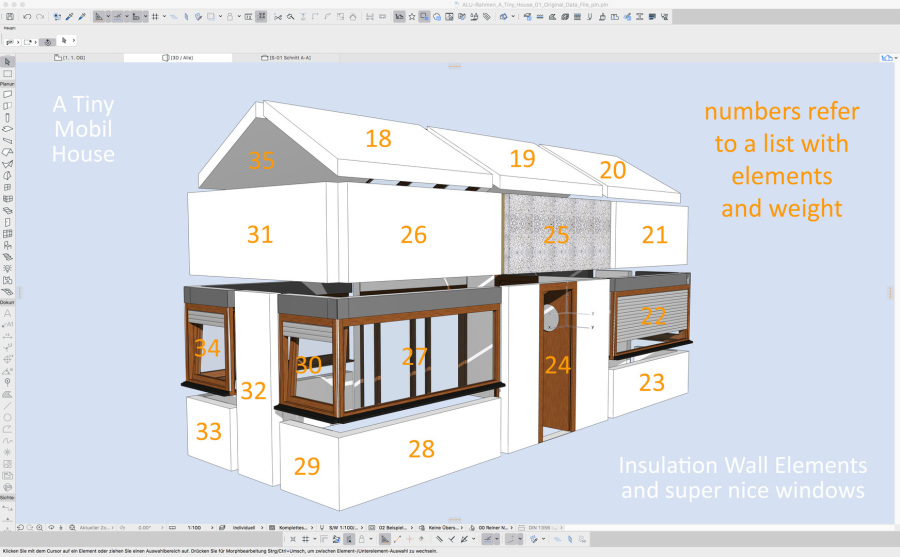

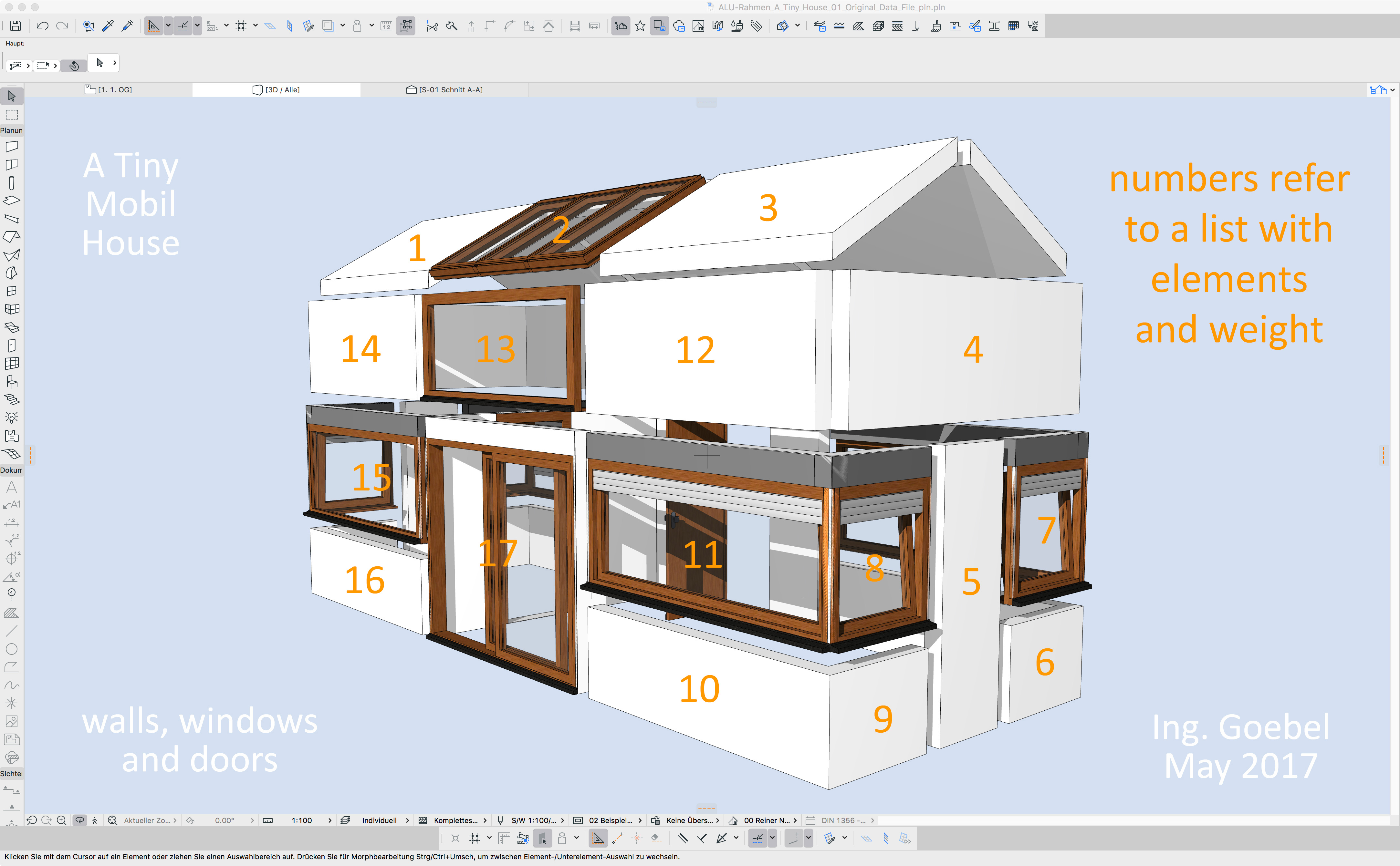

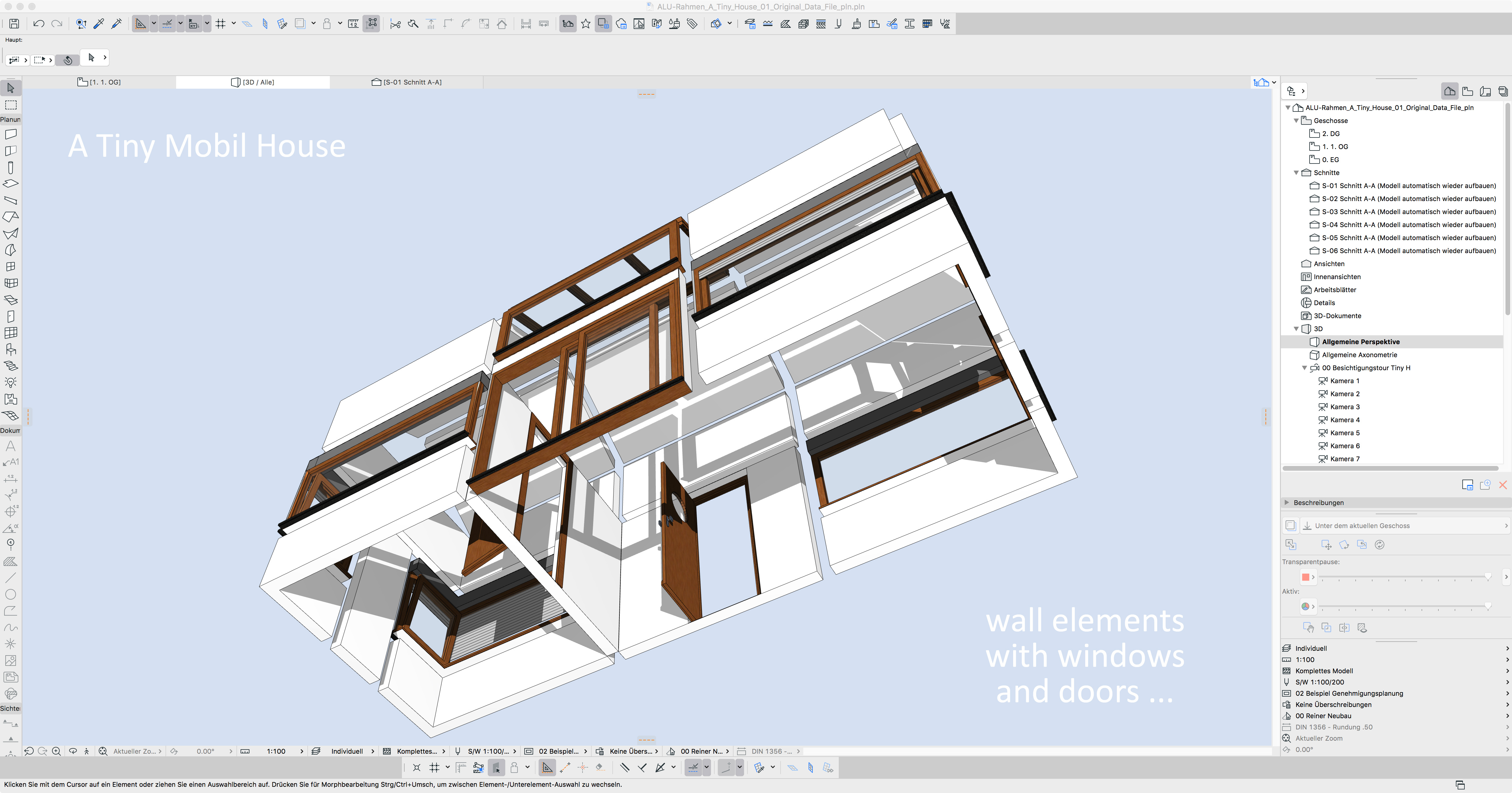

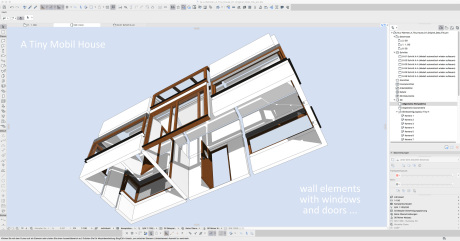

Stückliste Dämm-Elemente und Isolierglasfenster mit Rahmen

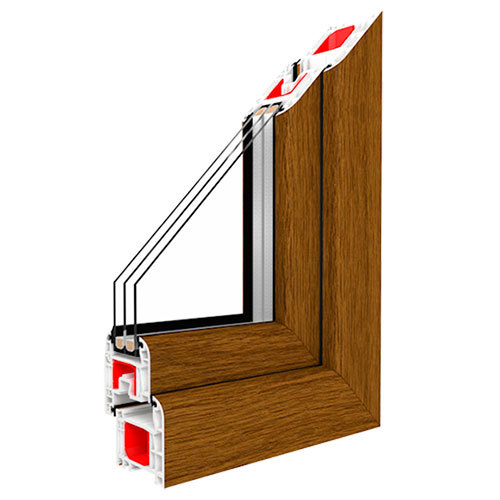

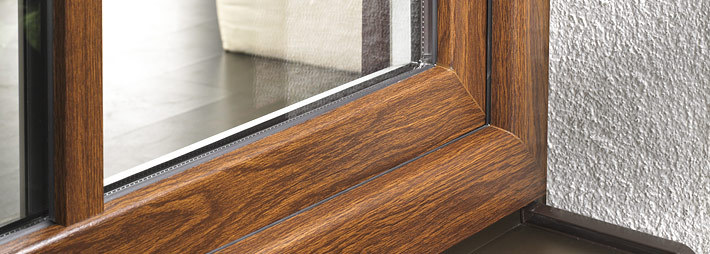

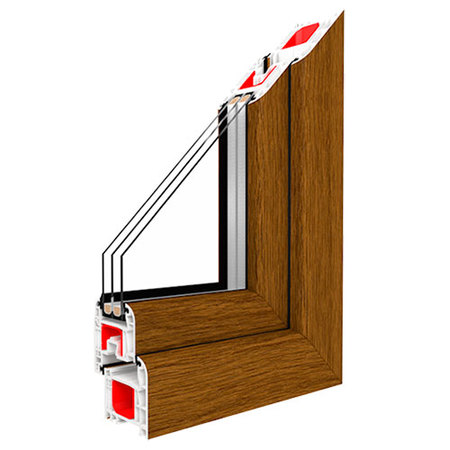

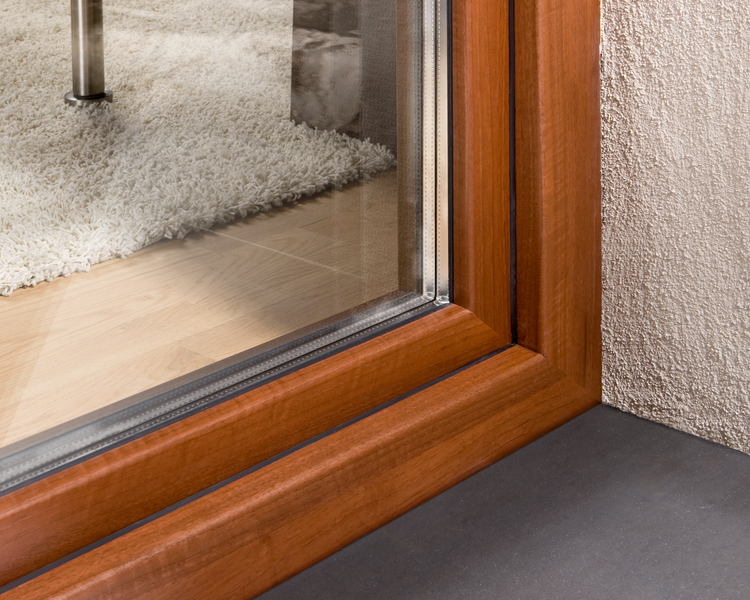

zum Einsatz kommen leichte Kunststoff-Fenster mit Holz-Optik ...

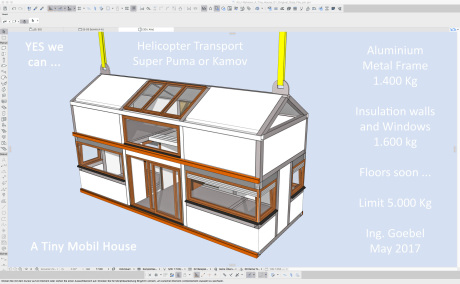

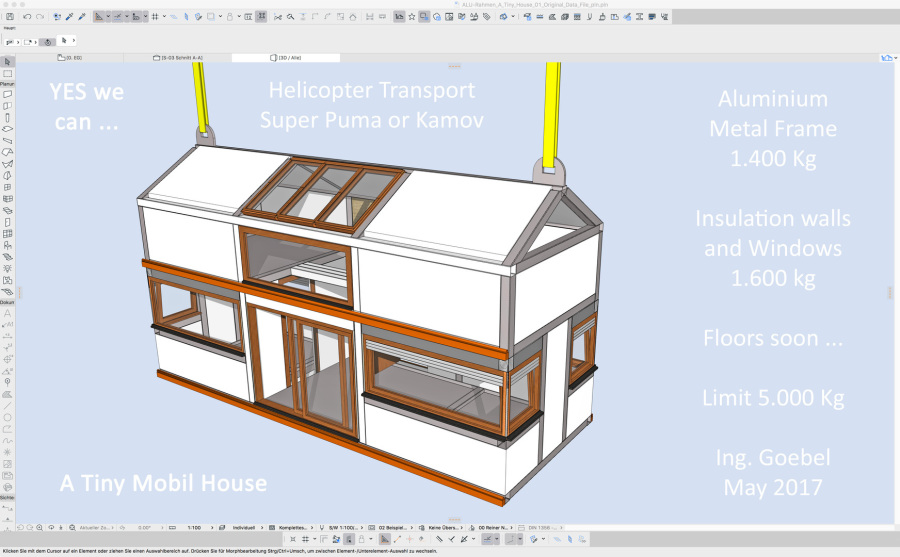

1.400 kg Alu Frame - 1.600 kg Insulation Walls and Windows and Doors

Limit is 5.000 kg - enough weight for Floors and Furniture left over YES

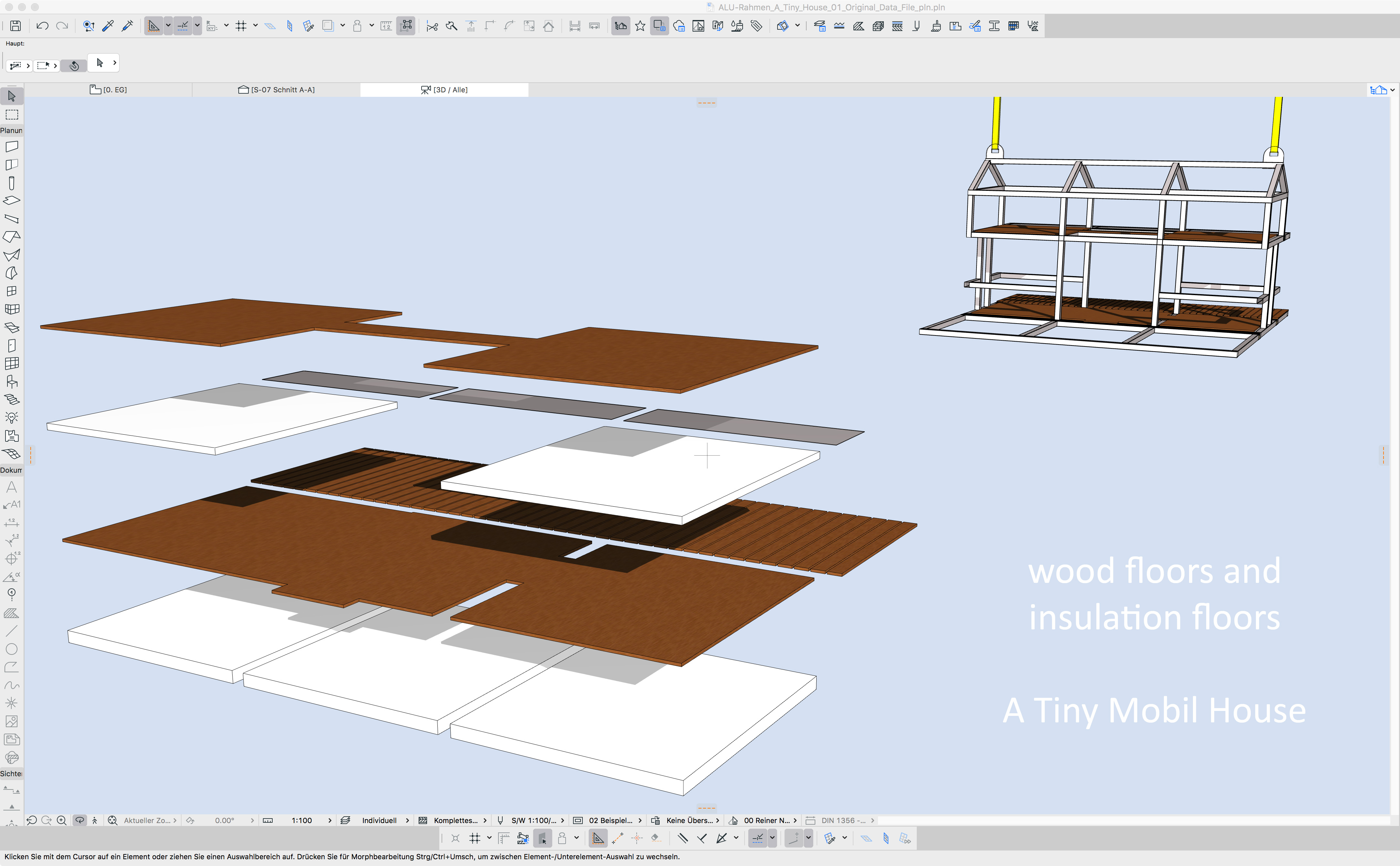

now some "unfinished drawings" - because no more time this weekend :

A Tiny Mobile House was my biggest succes on Facebook ever !!!

OK - i did a lot of posts in a lot of groups over app. ten days and i got :

1.088 Likes and Loves

84 Comments

27 Shares

3.580 views on films

it looks like Tiny Mobile House really has hit the bone and that

there is a huge interest on small affordable houses worldwide.

i build myself A Tiny Mobil House - and enable you to do it too

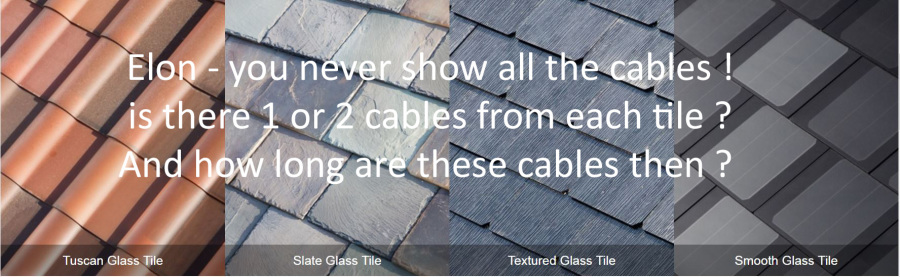

wouldn't it be nice to make the facade 100 % with these solar roof tiles

Tesla offers ? - But what about the cables - Does every Tesla Tile need

a cable ? Is that safe ? Is that possible ? I have a question to Elon Musk

they look good these Tesla Solar Tiles - from type "smooth glas tile"

perhaps that is an option - but perhaps the good old approoved 1x1

Solar panel in shiny dark blue will also do - i fear all the cables ...

you are on Page 2 - the details - interested in Page 1 A Tiny Mobil House

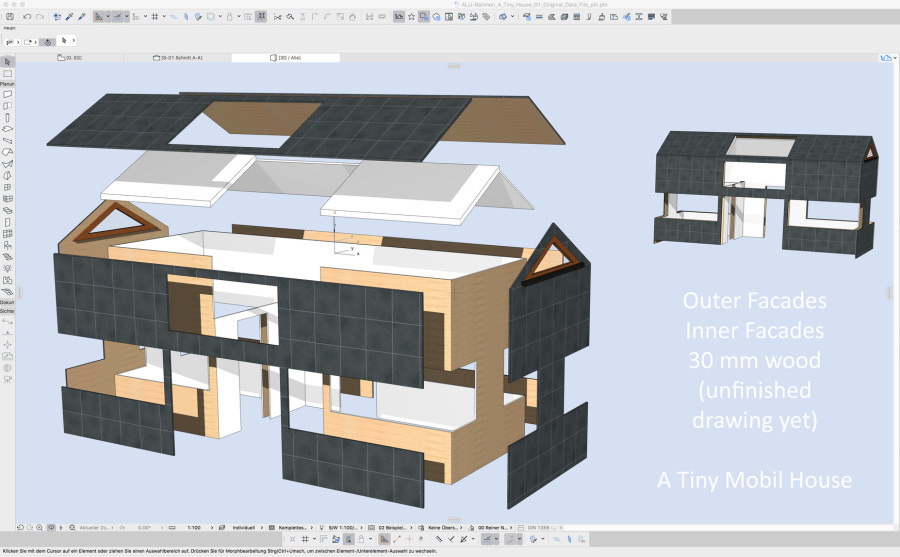

to be continued - inner and outer facade, floors and the furniture list

& for sure you find 2D constructions plans for free download here soon

that takes time - am working on it ! Best regards from: Ing. V. Goebel
